Convertidor de Señal de Triple Salida Monitran MTN/8065
- Fabricant: Monitran
- Catégorie: Convertisseurs de signaux, INSTRUMENTATION

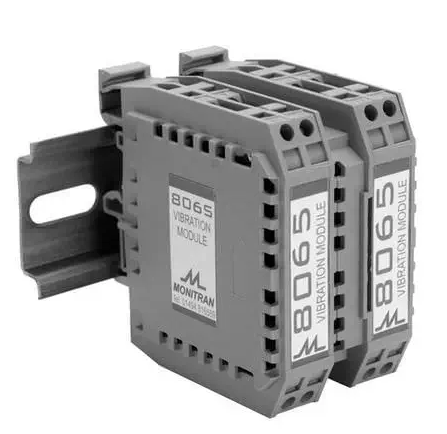

La monitorización avanzada de maquinaria rotativa requiere a menudo la combinación de datos en tiempo real para el sistema de control y el acceso a la señal bruta para el análisis de diagnóstico profundo. El MTN/8065 es un convertidor de señal de triple salida que actúa como el núcleo de procesamiento entre un acelerómetro de corriente constante y la infraestructura de planta. Su arquitectura electrónica permite alimentar el sensor mediante tecnología IEPE y procesar la señal entrante para proporcionar tres salidas independientes y simultáneas.
Este convertidor entrega dos señales de 0-10V DC destinadas a PLCs: una proporcional a la velocidad RMS (cumpliendo con la normativa ISO 10816-1) y otra proporcional a la Envolvente g, parámetro crítico para la detección temprana del desgaste en rodamientos y engranajes. Adicionalmente, el equipo integra una tercera salida de CA bufferizada y sin filtrar, que replica la señal «raw» del sensor para permitir la conexión directa de colectores de datos o analizadores de espectro sin interferir con la monitorización continua.
Alojado en una carcasa compacta para carril DIN con terminaciones de tornillo, el MTN/8065 utiliza filtros Butterworth de dos polos (12 dB/octava) para garantizar una señal limpia y precisa. Es la solución técnica definitiva para plantas que exigen una vigilancia automática de alarmas y, simultáneamente, la capacidad de realizar diagnósticos predictivos manuales en el mismo punto de medición.
- Triple salida simultánea: Velocidad RMS, Envolvente g y señal AC bruta.
- Salidas analógicas de 0-10V optimizadas para entradas de PLC industriales.
- Alimentación IEPE integrada para acelerómetros de 2 hilos y corriente constante.
- Acceso frontal a salida bufferizada para análisis espectral externo.
Preguntas Frecuentes Técnicas
1. ¿Qué es la salida de «Envolvente g» y para qué se utiliza?
La envolvente de aceleración (Enveloped g) es una técnica de procesamiento que aísla los impactos repetitivos de alta frecuencia generados por rodamientos defectuosos. Mientras que la velocidad indica el estado mecánico general de la máquina, la envolvente actúa como un marcador sensible y preventivo del desgaste interno del rodamiento mucho antes de que se produzca una avería catastrófica.
2. ¿Se pueden conectar equipos de análisis portátiles a este convertidor?
Sí. Gracias a la salida AC bufferizada (Terminal C), un técnico puede conectar un colector de datos portátil para realizar análisis de FFT o forma de onda. Al ser una salida bufferizada, la conexión del equipo externo no introduce ruido ni caídas de tensión que puedan afectar a las señales de 0-10V que el PLC está utilizando para la monitorización continua.
3. ¿Qué configuración de filtros utiliza el convertidor para las salidas DC?
El MTN/8065 implementa filtros Butterworth de dos polos con una caída de 12 dB por octava. Para la velocidad, el rango de frecuencia se sitúa entre 10 Hz y 1 kHz. Para la envolvente, el sistema monitoriza una banda de entrada de 3 kHz a 6 kHz, procesándola para entregar una señal útil en el rango de 10 Hz a 1 kHz, ideal para la detección de impactos.
Propriétés
| Fonctionnalité | Spécifications techniques |
| Tipo de Dispositivo | Convertidor de Señal de Vibración de Triple Salida |
| Función de Procesamiento | Acondicionamiento IEPE e Integración Analógica |
| Entrada de Señal | Acelerómetro de corriente constante (100mV/g) |
| Salida 1 (Velocidad) | 0-10V DC proporcional a Velocidad RMS |
| Salida 2 (Envolvente) | 0-10V DC proporcional a Envolvente g (Rodamientos) |
| Salida 3 (AC Raw) | Salida bufferizada sin filtrar (100mV/g nominal) |
| Rango de Velocidad | 0-20 mm/s (Opcional según aplicación) |
| Rango de Envolvente | 0-10 g (Opcional según aplicación) |
| Filtros Internos | Butterworth de dos polos (12 dB/octava) |
| Alimentación del Sensor | Corriente constante (IEPE) incorporada |
| Alimentación del Módulo | 24V DC (Consumo típico 15mA) |
| Respuesta en Frecuencia AC | 2 Hz a 10 kHz (-3dB) |
| Plage de température | 0 °C hasta +85 °C |
| Montage | Carril DIN Universal |
| Terminaciones | Terminales de tornillo (Caja 62 x 65 x 22 mm) |
