Caja de Conmutación Manual MTN/3000
- Fabricant: Monitran
- Catégorie: Convertisseurs de signaux, INSTRUMENTATION
La monitorización de vibraciones en puntos críticos situados en zonas de difícil acceso o con riesgos de seguridad elevados representa un desafío logístico y un peligro para el personal de mantenimiento. Realizar mediciones manuales en motores de torres de refrigeración, ventiladores de gran altura o maquinaria en zonas confinadas obliga a paradas de planta o a la exposición del técnico a condiciones de riesgo.
La serie MTN/3000 resuelve esta problemática permitiendo el cableado permanente de hasta 64 sensores hasta un punto de control centralizado y seguro. Esta unidad de conmutación no requiere alimentación externa, ya que utiliza la corriente constante del propio colector de datos portátil del técnico. Mediante un selector rotativo de alta fiabilidad situado en el panel frontal, el operario puede alternar entre los distintos puntos de medición y capturar la señal a través de un único conector de salida BNC, TNC o MS.
Construida en una robusta caja de acero (pintado o inoxidable) con grado de protección IP65, la unidad está diseñada para resistir los entornos industriales más hostiles. Las conexiones internas se realizan mediante terminales de tornillo montados sobre raíl DIN, facilitando una instalación organizada y permitiendo futuras ampliaciones o integraciones de acondicionamiento de señal para sensores duales de vibración y temperatura.
- Centralización de hasta 64 canales de medición en una sola ubicación segura.
- Operación pasiva: no requiere energía externa para funcionar.
- Protección industrial IP65 con puerta abisagrada y cierre de seguridad.
- Disponible en acero inoxidable (-SS) para ambientes corrosivos o alimentarios.
Preguntas Frecuentes Técnicas
1. ¿Qué tipo de cableado es compatible con las entradas de la caja?
La caja MTN/3000 admite cualquier cable estándar de acelerómetro. Los cables se introducen mediante prensaestopas estancos y se terminan internamente en regletas DIN, lo que garantiza una conexión mecánica firme y una excelente integridad de la señal analógica.
2. ¿Se pueden monitorizar señales de temperatura además de vibración?
Sí. Aunque el modelo estándar es para vibración, existen variantes (como la MTN/3000D) específicamente diseñadas para trabajar con sensores duales (ej: MTN/1100T). Estas versiones permiten conmutar tanto la señal de vibración como la de temperatura de cada punto monitorizado.
3. ¿Es posible añadir salidas de 4-20mA a esta unidad?
Sí, la serie MTN/3000 es altamente modular. Bajo pedido, se pueden integrar circuitos de acondicionamiento de señal para convertir las lecturas en salidas de corriente de 4-20 mA o añadir pantallas digitales para la lectura directa de valores en el panel frontal de la caja.
Propriétés
| Fonctionnalité | Spécifications techniques |
| Tipo de Dispositivo | Unidad de Conmutación Manual de Canales |
| Número de Canales | De 2 a 64 vías (según modelo MTN/30XX) |
| besoins nutritionnels | Ninguna (Usa la corriente del colector de datos) |
| Tipo de Entrada | Sensores de vibración / temperatura (vía prensaestopas) |
| Conector de Salida | BNC / TNC / MS (Seleccionable en frontal) |
| Selector de Canales | Interruptor rotativo de alta fiabilidad |
| Matériau du boîtier | Acero Pintado o Acero Inoxidable (Opción -SS) |
| Degré de protection | IP65 (Sellado hermético industrial) |
| Terminaciones Internas | Regletas de tornillo sobre raíl DIN |

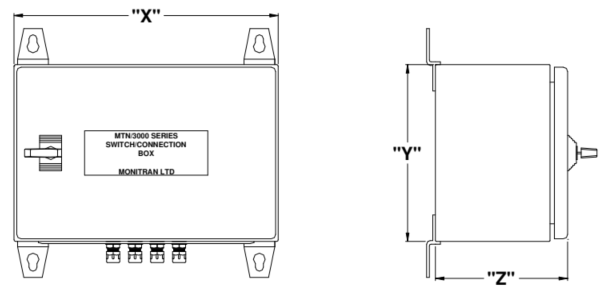

| Dimensiones (hasta 12 ch) | 200 x 200 x 150 mm |
| Dimensiones (hasta 24 ch) | 300 x 200 x 150 mm |
| Dimensiones (hasta 64 ch) | 400 x 300 x 250 mm |
| Modelos Configurables | MTN/3002 a MTN/3064 (Opciones estándar) |
| Assemblage mécanique | Soportes de pared integrados |
| Opciones Adicionales | Salidas 4-20mA, pantallas digitales y mimic panels |
