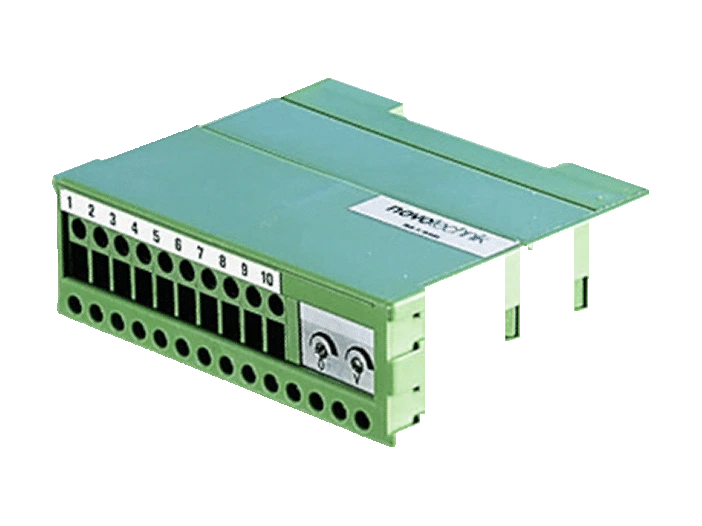

Acondicionador de señal para potenciómetros MUP-100/150
- Fabricant: Novotechnik
- Catégorie: Convertisseurs de signaux, INSTRUMENTATION, Résistance et potentiomètres
Acondicionador de señal MUP-100/150 de Novotechnik. Alimenta el potenciómetro y entrega una señal normalizada.
El acondicionador de señal alimenta el sensor potenciométrico con una tensión constante muy estable. La señal del cursor se toma sin carga, a través de una etapa de entrada de alta resistencia, y se transforma en una señal de salida normalizada proporcional.
En los modelos con aislamiento galvánico entre la tensión de alimentación y el acondicionamiento de señal (MUP-150) se emplean transformadores DC/DC. Tanto para las señales de salida unipolares como para las bipolares solo hace falta una configuración.
Puntos clave
- Módulo de interfaz para sensores de posición
- Aislamiento galvánico opcional (transformador DC/DC)
- Salidas normalizadas: 0…10 V, ±10 V, 0…20 mA, 4…20 mA, ±20 mA
Questions techniques fréquentes
¿Qué sensores y señales se pueden conectar al acondicionador de señal MUP-100/150?
Admite sensor: potenciométrico; resistencia de entrada: > 10 MΩ; captación de la señal del cursor: sin carga, mediante etapa de entrada de alta resistencia; tensión de referencia para el sensor: 10 VDC, muy estable y a prueba de cortocircuitos; resistencia de conexión admisible del sensor: ≥700 Ω.
¿Cómo se pide el acondicionador de señal MUP-100/150?
Por ejemplo, MUP-100-1 (Art. 400054002) es la versión con tipo 100 sin aislamiento galvánico, salida 0…10 V. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el acondicionador de señal MUP-100/150?
Temperatura de trabajo: -25…+70 °C. Protección: IP 50 / IP 00 (bornes).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Entrée | |
| Sensor | Potenciométrico |
| Résistance d'entrée | > 10 MΩ |
| Captación de la señal del cursor | Sin carga, mediante etapa de entrada de alta resistencia |
| Tensión de referencia para el sensor | 10 VDC, muy estable y a prueba de cortocircuitos |
| Resistencia de conexión admisible del sensor | ≥700 Ω |
| Précision | |
| Linéarité | 0,01 % (típica) |
| Coeficiente de temperatura* | 20 ppm/K (típico) |
| départs | |
| Sorties de tension | 0…10 V; ±10 V (I máx. 20 mA, a prueba de cortocircuitos) |
| prises de courant | 0…20 mA; 4…20 mA; ±20 mA (impedancia de carga máx. 500 Ω) |
| MUP-150-5 | 0…10 V y 0(4)…20 mA |
| MUP-150-6 | ±10 V y ±20 mA |
| Fonctions | |
| Ajuste del punto cero | -30…+20 % |
| Ajuste de la ganancia | 0,65…2 |
| Tipo de ajuste | Trimmers de husillo, independientes entre sí |
| Alimentation | |
| Tension d'alimentation | 18…30 V CC |
| Protección contra polaridad inversa | Intégré |
| Consumo de corriente | 70 mA |
| Fuente adicional (solo MUP-150) | ±15 V en los bornes 3, 4 y 5, de libre disposición |
| Isolation galvanique | MUP-150 (transformador DC/DC) |
| Entorno | |
| Température de travail | -25…+70 °C |
| Degré de protection | IP 50 / IP 00 (bornes) |
| Datos mecánicos | |
| Logement | Aislante de poliamida |
| Bornes | De tornillo, 1,5 mm² (AWG 14) |
| Carril de fijación | 35 mm (DIN EN 50022) |
| Poids | aprox. 110 g |
| Conformité | |
| UE: compatibilidad electromagnética | Directiva 2014/30/UE: EN 61326-1:2013, EN 61326-2-3:2013 |
| UE: RoHS | Directivas 2011/65/UE y 2015/863/UE: EN IEC 63000:2018 |
| Reino Unido: compatibilidad electromagnética | S.I. 2016/1091: EN 61326-1:2013, EN 61326-2-3:2013 |
| Reino Unido: RoHS | S.I. 2012/3032 y S.I. 2020/1647: EN IEC 63000:2018 |
| Référence | Configuration |
|---|---|
| MUP-100-1MUP1001 | Art. 400054002 · Salida: 0…10 V |
| MUP-100-4MUP1004 | Art. 400054003 · Salida: 4…20 mA |
| MUP-150-5MUP1505 | Art. 400054051 · Salida: 0…10 V y 0(4)…20 mA |
| MUP-150-6MUP1506 | Art. 400054052 · Salida: ±10 V y ±20 mA |
