Transductor potenciométrico de carrera corta T/TS
Divisor de tensión | Perfil 18 x 18 mm | Carrera 25 … 150 mm | Linealidad ±0,05 … ±0,2 % | Repetibilidad ±0,002 mm | IP40 | Cable, conector M8 o M16
- Fabrikatzailea: Novoteknika
- Kategoria: Desplazamendua, Potentziometro lineala, SENTOREAK, Sentsore lineal potentziometrikoak, Transduktore linealak

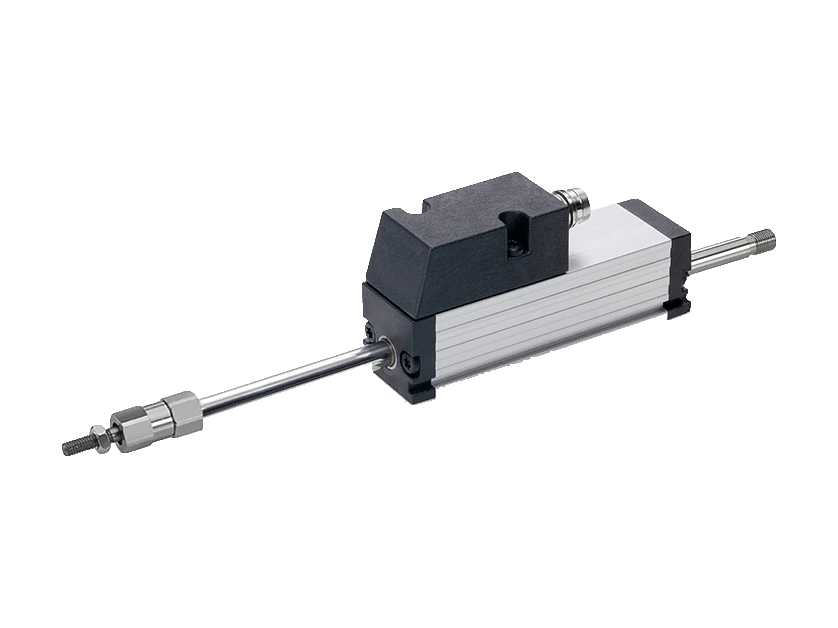

Transductor potenciométrico T/TS de Novotechnik. Plástico conductor con vástago apoyado por ambos lados.
Transductor de dimensiones reducidas con la tecnología de plástico conductor ya probada. El modelo con vástago y acoplamiento articulado permite un funcionamiento sin holgura y sin fuerzas laterales, incluso con desalineación paralela y angular entre el transductor y la dirección de medida. Una característica del diseño es el apoyo del vástago por ambos lados. Para la conexión eléctrica se usan acondicionadores de señal o entradas de tensión de alta impedancia.
Puntos clave

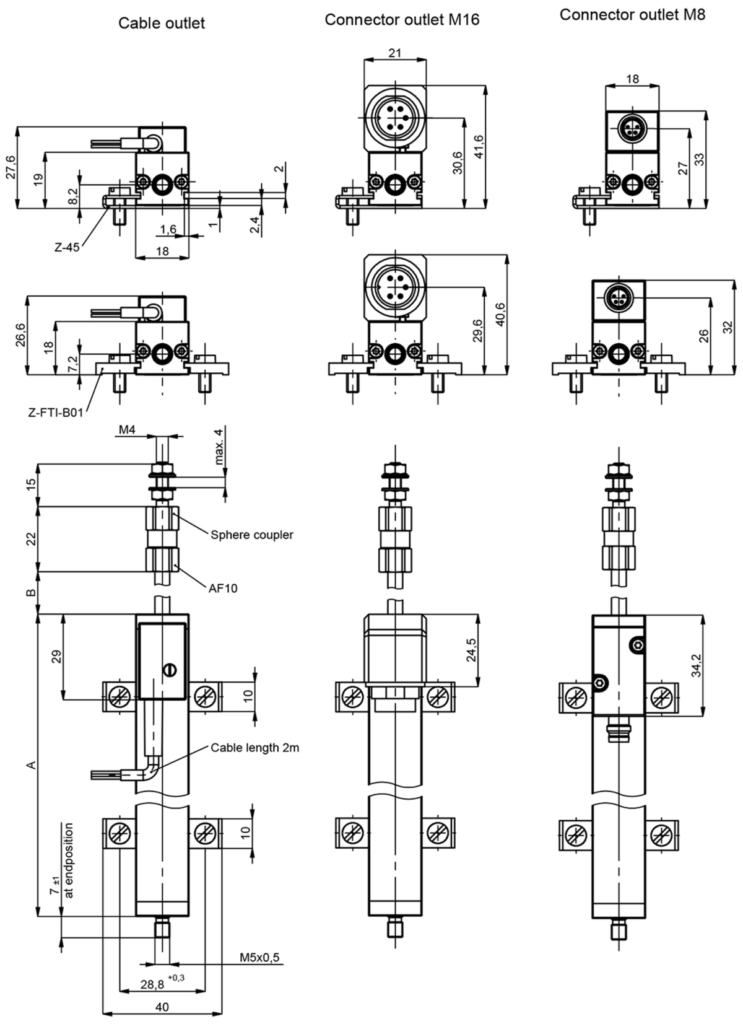

- Diseño de 18 x 18 mm
- Vida de hasta 100 millones de movimientos
- Linealidad de hasta ±0,05 %
- Repetibilidad de hasta ±0,002 mm
- Vástago apoyado por ambos lados
Maiz egiten diren galdera teknikoak
¿Qué se puede conectar al transductor potenciométrico T/TS?
Se le pueden conectar conectores y cables M8 de Novotechnik, conectores y cables M16 de Novotechnik y accesorios recomendados Z-FTI-B01, MUP-080, MUP-410, MUP-110, MUP-160, MUK-350 y MAP-4000.
¿Cómo se pide el transductor potenciométrico T/TS?
El código de pedido tiene 3 casillas: carrera (mm), linealidad y conexión. Por ejemplo, TS-0050-05-101 (Art. 400107036) es la versión con rango eléctrico definido de 50 mm, linealidad ≤ ±0,05 % FS y conector M8. Sin sufijo de conexión, T es con cable; TS, con conector M16; TS … -101, con conector M8. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor potenciométrico T/TS?
Temperatura de trabajo: -30 … +100 °C; -30 … +85 °C (conector M8). Protección: IP40.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Deskribapena | |
| Etxebizitza | Aluminio anodizatua AlMgSi |
| Zurtoina | Acero inoxidable 1,4305 / AISI 303 |
| Muntaketa | 2 bridas ajustables Z-45 y 4 tornillos cilíndricos M4x10 DIN EN ISO 1207 (incluidos) |
| Par de apriete de la fijación | máx. 140 Ncm |
| Errodamendua | Casquillos deslizantes DU en ambos extremos |
| Acoplamiento articulado | Bola templada con presión elástica sobre placa de carburo (incluido) |
| Elementu erresistentea | Plastiko eroalea |
| Kurtsorea | Multidedo de metal precioso, amortiguado por elastómero |
| Konexio elektrikoa | Cable de 3x 0,14 mm² (AWG 26), PVC, apantallado, L = 2 m / conector M8x1 de 3 polos / conector M16x0,75 (IEC 130-9) de 5 polos |
| Datos eléctricos | |
| irteera seinalea | Tentsio-zatitzailea |
| Tolerancia de la resistencia | ±20 % |
| Linealtasun independentea | ≤ ±0,05 … ±0,2 % FS según el tipo (tabla de pedido) |
| Errepikagarritasuna | ≤ ±0,002 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión de alimentación máx. Ub | 42 VDC |
| Coeficiente de temperatura efectivo de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Indar horizontala bultzatzeko | ≤ 0,3 N |
| Desplazamiento máx. del acoplamiento articulado | ±1 mm de desplazamiento paralelo, ±2,5° de desalineación angular |
| Ingurumen-baldintzak | |
| Velocidad máx. de trabajo | 10 m/s |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 11 ms |
| Protección DIN EN 60529 | IP40 |
| Laneko tenperatura | -30 … +100 °C; -30 … +85 °C (conector M8) |
| Laneko hezetasuna | 0 … 95 % H.R. (sin condensación) |
| Bizitza | > 100 milioi mugimendu |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Trazabilidad | Número de serie en la etiqueta: lote de producción del conjunto del sensor y de sus componentes |
| Erreferentzia | Konfigurazioa |
|---|---|
| T-0025T0025 | Art. 400023202 · Rango (mm): 25 · Conexión: Cable · Linealidad (≤ ± % FS): 0,2 · Tipo preferente: Sí |
| T-0025-1T00251 | Art. 400023207 · Rango (mm): 25 · Conexión: Cable · Linealidad (≤ ± % FS): 0,1 |
| T-0050T0050 | Art. 400023203 · Rango (mm): 50 · Conexión: Cable · Linealidad (≤ ± % FS): 0,15 · Tipo preferente: Sí |
| T-0050-05T005005 | Art. 400023209 · Rango (mm): 50 · Conexión: Cable · Linealidad (≤ ± % FS): 0,05 |
| T-0050-1T00501 | Art. 400023208 · Rango (mm): 50 · Conexión: Cable · Linealidad (≤ ± % FS): 0,1 |
| T-0075T0075 | Art. 400023204 · Rango (mm): 75 · Conexión: Cable · Linealidad (≤ ± % FS): 0,1 · Tipo preferente: Sí |
| T-0075-05T007505 | Art. 400023213 · Rango (mm): 75 · Conexión: Cable · Linealidad (≤ ± % FS): 0,05 |
| T-0100T0100 | Art. 400023205 · Rango (mm): 100 · Conexión: Cable · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
| T-0100-05T010005 | Art. 400023214 · Rango (mm): 100 · Conexión: Cable · Linealidad (≤ ± % FS): 0,05 |
| T-0150T0150 | Art. 400023206 · Rango (mm): 150 · Conexión: Cable · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
| T-0150-05T015005 | Art. 400023215 · Rango (mm): 150 · Conexión: Cable · Linealidad (≤ ± % FS): 0,05 |
| TS-0025TS0025 | Art. 400023232 · Rango (mm): 25 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,2 · Tipo preferente: Sí |
| TS-0025-1TS00251 | Art. 400023237 · Rango (mm): 25 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,1 |
| TS-0025-1-101TS00251101 | Art. 400107033 · Rango (mm): 25 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,1 |
| TS-0025-101TS0025101 | Art. 400107032 · Rango (mm): 25 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,2 · Tipo preferente: Sí |
| TS-0050TS0050 | Art. 400023233 · Rango (mm): 50 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,15 · Tipo preferente: Sí |
| TS-0050-05TS005005 | Art. 400023239 · Rango (mm): 50 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,05 |
| TS-0050-05-101TS005005101 | Art. 400107036 · Rango (mm): 50 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,05 |
| TS-0050-1TS00501 | Art. 400023238 · Rango (mm): 50 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,1 |
| TS-0050-1-101TS00501101 | Art. 400107037 · Rango (mm): 50 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,1 |
| TS-0050-101TS0050101 | Art. 400107035 · Rango (mm): 50 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,15 · Tipo preferente: Sí |
| TS-0075TS0075 | Art. 400023234 · Rango (mm): 75 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,1 · Tipo preferente: Sí |
| TS-0075-05TS007505 | Art. 400023243 · Rango (mm): 75 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,05 |
| TS-0075-05-101TS007505101 | Art. 400107039 · Rango (mm): 75 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,05 |
| TS-0075-101TS0075101 | Art. 400107038 · Rango (mm): 75 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,1 · Tipo preferente: Sí |
| TS-0100TS0100 | Art. 400023235 · Rango (mm): 100 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
| TS-0100-05TS010005 | Art. 400023244 · Rango (mm): 100 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,05 |
| TS-0100-05-101TS010005101 | Art. 400107041 · Rango (mm): 100 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,05 |
| TS-0100-101TS0100101 | Art. 400107040 · Rango (mm): 100 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
| TS-0150TS0150 | Art. 400023236 · Rango (mm): 150 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
| TS-0150-05TS015005 | Art. 400023245 · Rango (mm): 150 · Conexión: Conector M16 · Linealidad (≤ ± % FS): 0,05 |
| TS-0150-05-101TS015005101 | Art. 400107043 · Rango (mm): 150 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,05 |
| TS-0150-101TS0150101 | Art. 400107042 · Rango (mm): 150 · Conexión: Conector M8 · Linealidad (≤ ± % FS): 0,075 · Tipo preferente: Sí |
