Sensor de ángulo magnético sin contacto RSC-2800 incremental
- Fabrikatzailea: Novoteknika
- Kategoria: Desplazamendua, Kodetzailea, Kodetzaile inkrementala, Kodetzaile magnetiko inkrementala, Desplazamendu angeluarren sentsorea, SENTOREAK

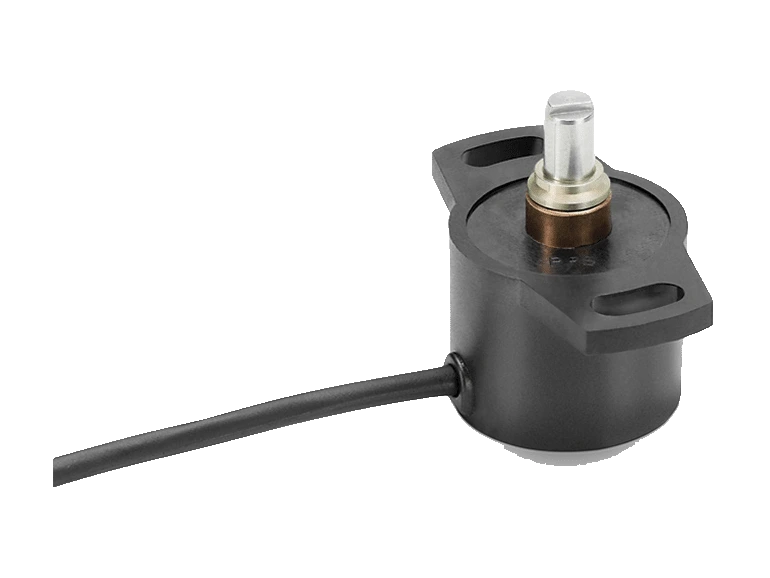

Sensor de ángulo RSC-2800 incremental de Novotechnik. Sensor magnético sin contacto, de 360°.
El RSC-2800 mide el ángulo con una técnica magnética sin contacto: a diferencia de los sensores Hall convencionales, mide la orientación del campo magnético. La información de posición se transmite por interfaces analógicas y digitales. La carcasa es de un plástico resistente a la temperatura y sus ranuras alargadas permiten el montaje y el ajuste mecánico. Hay tres versiones de eje, entre ellas un acoplamiento a presión para una instalación rápida.
Puntos clave
- Tecnología magnética sin contacto
- Rango de medida de 360°
- Con acoplamiento a presión o con eje marcado
- Protección IP54, IP65, IP67
- Vida larga; histéresis muy pequeña
- Resolución de 12 bits; linealidad < ±0,5 %
Maiz egiten diren galdera teknikoak
¿Qué se puede conectar al sensor de ángulo RSC-2800 incremental?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el sensor de ángulo RSC-2800 incremental?
El código de pedido tiene 6 casillas: versión mecánica, interfaz, resolución, interfaz, parámetros y conexión. Por ejemplo, RSC-2832-212-535-432 es la versión con eje Ø 6 mm con plano, IP65, interfaz digital, 1024 ppr (4096 cuentas), incremental A / B / Z, Ub = 24 VDC, salida RS-422 compatible con TTL y cable apantallado de 8 polos y 1 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el sensor de ángulo RSC-2800 incremental?
Temperatura de trabajo: -40 … +85 °C; -25 … +85 °C (conector M12). Protección: IP54 / IP65 / IP67.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Datos de medida | |
| Irteerak | A+ / A-, B+ / B-, Z+ / Z- |
| Maila | RS-422 compatible con TTL (5 V y 24 V) o compatible con HTL, push-pull (24 V) |
| Itzuli bakoitzeko bulkada | 1024 / 512 / 256 / 128 ppr |
| Cuentas por vuelta (tras cuadratura) | 4096 / 2048 / 1024 / 512 |
| Linealtasun independentea | típ. ±0,5 % FS |
| Errepikagarritasuna | ≤ ±0,2° |
| Datos comunes | |
| Neurketa-eremua | 360° |
| Longitud del impulso Z | 90° eléctricos, distancia entre 2 flancos A / B |
| Separación mín. de flancos | 8 µs |
| Frecuencia mín. de entrada del contador | 32 kHz |
| Histeresia | ≤ ±0,7° (menor, bajo pedido) |
| Error de temperatura | ±0,375 % FS |
| Alderantzizko polaritatearen aurkako babesa | Sí (líneas de alimentación) |
| Carga óhmica en las salidas | ≥ 120 Ω por canal A / B / Z |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 / IP67 |
| Laneko tenperatura | -40 … +85 °C; -25 … +85 °C (conector M12) |
| Bizitza | > 50 millones de movimientos (mecánicamente) |
| Bateragarritasun elektromagnetikoa | |
| ESD, EN 61000-4-2 (descarga por contacto y por aire) | 4 kV, 8 kV |
| Campos electromagnéticos (RFI), EN 61000-4-3 | 10 V/m |
| Transitorios rápidos (burst), EN 61000-4-4 | 1 kV |
| Perturbaciones conducidas (campos de HF), EN 61000-4-6 | 10 V ef. |
| Perturbaciones radiadas, EN 55016-2-3 | Zona industrial y residencial |
| Datos mecánicos | |
| Etxebizitza | Plástico PPS-GF40/SF50 resistente a la temperatura |
| Ardatza | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |

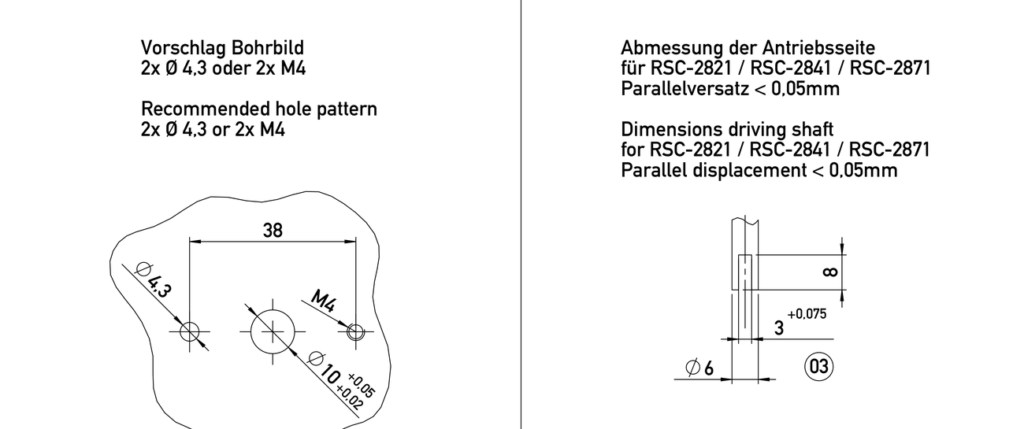

| Finkapena | 2 tornillos M4 con arandelas; par de apriete máx. 180 Ncm |
| Errodamendua | Brontzezko sinterizatuzko buxadura |
| Bisita mekanikoa | Continuo |
| Carga admisible en el eje (estática o dinámica), axial y radial | 20 N |
| Hasierako momentua | 0,15 Ncm (IP54), 0,5 Ncm (IP65), 1,0 Ncm (IP67) |
| Pisua | aprox. 50 g |
| Konexio elektrikoa | Cable 4 x 2 x 0,25 mm² (AWG 24) TPE, apantallado, o conector M12x1 con cable de 0,15 m |
| Erreferentzia | Konfigurazioa |
|---|---|
| RSC-2871-836-214-912RSC2871836214912 | Art. 400020206 |
| RSC-2881-836-214-912RSC2881836214912 | Art. 400020207 |
| RSC-2891-836-214-912RSC2891836214912 | Art. 400020208 |
| RSC-2891-836-228-912RSC2891836228912 | Art. 400020214 |
| RSC-2892-810-226-912RSC2892810226912 | Art. 400103818 |
| RSC-2892-836-214-912RSC2892836214912 | Art. 400020209 |
| RSC-3202-806-214-521RSC3202806214521 | Art. 400047206 |
| RSC-3202-806-224-521RSC3202806224521 | Art. 400047205 |
| RSC-3202-806-229-521RSC3202806229521 | Art. 400047207 |
| RSC-3202-812-214-521RSC3202812214521 | Art. 400047209 |
| RSC-3202-812-224-521RSC3202812224521 | Art. 400047208 |
| RSC-3202-812-229-521RSC3202812229521 | Art. 400047210 |
| RSC-3202-818-214-521RSC3202818214521 | Art. 400047212 |
| RSC-3202-818-224-521RSC3202818224521 | Art. 400047211 |
| RSC-3202-818-229-521RSC3202818229521 | Art. 400047213 |
| RSC-3202-824-214-521RSC3202824214521 | Art. 400047215 |
| RSC-3202-824-224-521RSC3202824224521 | Art. 400047214 |
| RSC-3202-824-229-521RSC3202824229521 | Art. 400047216 |
| RSC-3202-836-214-521RSC3202836214521 | Art. 400047218 |
| RSC-3202-836-224-521RSC3202836224521 | Art. 400047217 |
| RSC-3202-836-229-521RSC3202836229521 | Art. 400047219 |
