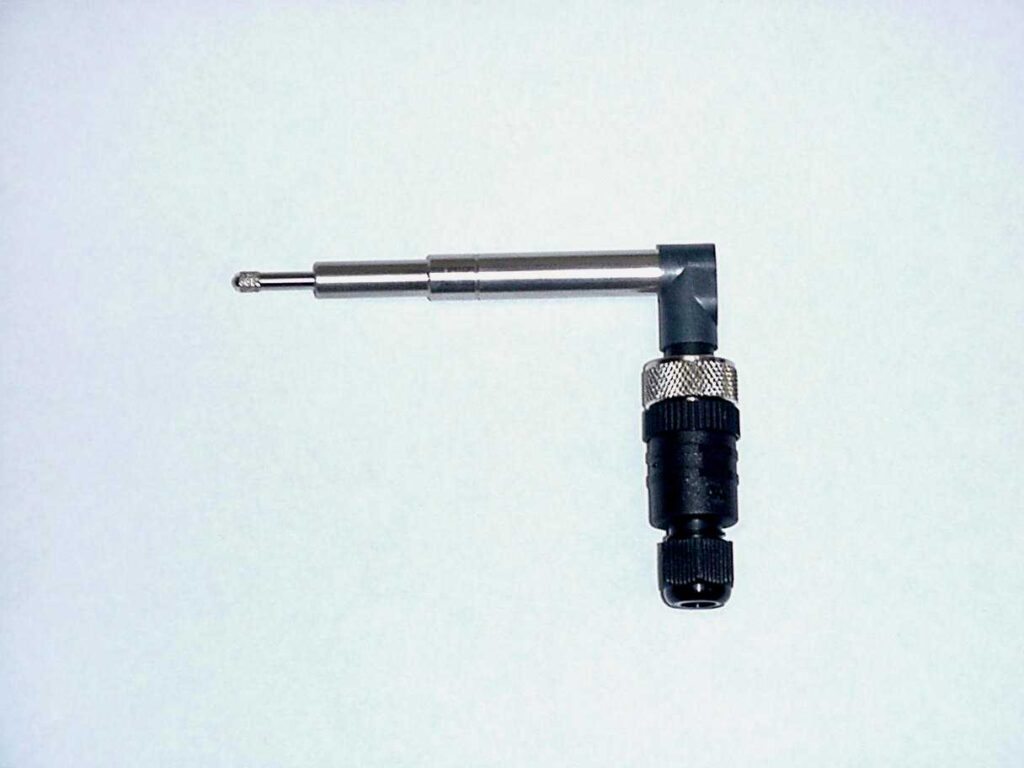

Schreiber SM22 Serieko LVDT Sentsore Trinkoa | 10 mm Ø-ko zehaztasuna
- Fabrikatzailea: Schreiber Messtechnik
- Kategoria: Desplazamendua, LVDT Anplifikatu gabea, SENTOREAK, LVDT sentsoreak
Berak LVDT sentsore trinkoa Schreiber SM22 seriea erreferentzia da espazio-kritikoetarako aplikazioetarako doitasun-ingeniaritzakoan. 10 mm-ko diametroko karkasa batekin eta 8 mm-ko lotura-zurtoin estandarrarekin (h8 tolerantzia), indukziozko transduktore honek bereizmen infinitua eta egonkortasun termiko bikaina eskaintzen ditu (< 0,005%/°C). Altzairu herdoilgaitzez eta nikel-burdinazko aleazioez eraikia, SM22 baldintza zorrotzenak jasateko diseinatuta dago, gehienez ... babesa bermatuz. IP68 bere konfigurazio hermetikoan.
Metrologia aplikazio aurreratuetarako, aldaera SM224 (Mikrozunda) Zehaztasun handiko bola-errodamenduak eta Viton hauspoa ditu, 0,15 µm-ko errepikagarritasun harrigarria lortuz. Tesa, Solartron eta Mahr bezalako marken estandarrekin duen bateragarritasun mekaniko eta elektrikoari esker, SM22ak aukera ematen du... neurketa-sistemak PLC batekin eguneratu zuzenean eta ekonomikoki. 250g-ko kolpeen eta 20g-ko bibrazioen aurkako sendotasunak ekoizpen-lerro automatizatuetan kalitate-kontrolerako aliatu ezin hobea bihurtzen du. Eskatu hemen kable erradialaren edo M12 konektorearen irteera aukeren inguruko informazioa.
Propietateak
| Ingeniaritza Atributua | SM22 / SM224 Seriearen Zehaztapena |
|---|---|
| Sentsoreen Teknologia | LVDT induktibo (kontakturik gabekoa, bereizmen infinitua) |
| Etxebizitzaren diametroa / Muntaketa | Ø 10 mm / Ø 8h8 (Metrologia Araua) |
| Neurketa-eremuak | 4, 5, 8, 10, 15, 20 mm (Aukerakoa 24 mm arte) |
| Zehaztasuna (Linealtasuna) | < 0,5% (Estandarra) | 0,25%-ren 1. aukera |
| Errepikagarritasuna (SM224) | 0,15 µm (Metrologia zehaztasun handikoa) |
| Sentikortasun nominala | 400 – 440 mV/mm (±10% modeloaren arabera) |
| Babes Gradua | IP66 / IP68 (Urpekoa elektronika bateragarriarekin) |
| Tenperatura tartea | -40°C-tik +120°C-ra (Metalikoa) | +85°C (Konektorea duena) |
| Deriba termikoa | < 0,005% / ºC (Egonkortasun bikaina) |
| SM224aren eraikuntza | Bola-errodamenduak, altzairu herdoilgaitzezko ardatza, Viton hauspoa |
| Talka-karga / Bibrazioa | 250 g SRS | 20 g rms (Metrologia astuna) |
| SM220 entxufe elektrikoa | LEMO konektorea (3 polokoa, zuzena edo angeluduna) |
| SM222 entxufe elektrikoa | M12x1 konektorea edo kablearen irteera (.K) |
| Material nobleak | Altzairu herdoilgaitza eta Ni-Fe aleazioa (antimagnetikoa) |
| Muntatzeko osagarria | SM906.200 Pintza (Nikelez estalitako letoia) |
