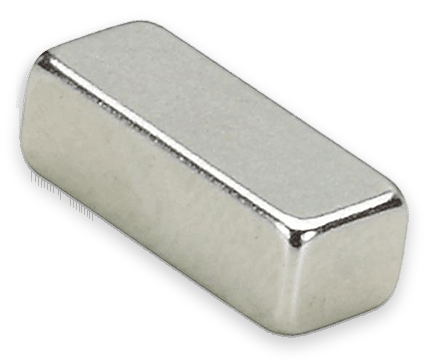

Posicionadores (imanes) para sensores rotativos
-40 … +125 °C (Z-RFC) | Offset hasta ±4 mm | Imán encapsulado
- Fabrikatzailea: Novoteknika
- Kategoria: Accesorios Novotechnik, Posicionadores
Posicionadores para sensores rotativos de Novotechnik. Elementos de posicionamiento e imanes para sensores rotativos de las series RFC, RFD, RFE, RFX y RSA.
Puntos clave
- Posicionadores e imanes para los sensores rotativos sin contacto de las series RFC, RFD, RFE, RFX y RSA
- Desplazamiento radial admisible entre sensor y posicionador de hasta ±4 mm según la combinación seleccionada
- Opciones de fijación directa en el eje del cliente (imán P03/P04), frontal (P02, P41, P30, P31, P22) o roscada (P08, P47, P23, P43)
- Tornillos posicionadores hexagonales Z-RFC-P18, P19, P20 y P28 en aluminio anodizado con imán integrado en la cabeza
- Disponibilidad de suministro en piezas sueltas y en paquetes industriales de 25 o 50 piezas (VPE025 / VPE050)
- Accesorios mecánicos complementarios: placa de montaje Z-RFX-M01 (RFX-6900) y palanca Z-RSA-M01 de 50 mm (RSA-3200)
Maiz egiten diren galdera teknikoak
¿Con qué sensores se usan los posicionadores para sensores rotativos?
Se usan con RFC-4800 (sensor de ángulo sin contacto analógico), RFD-4000 (sensor de ángulo sin contacto de dos piezas), RFE-3200 (sensor de ángulo magnético sin contacto analógico), RFX-6900 (sensor de ángulo magnético sin contacto con salida de corriente), RSA-3200 (sensor de ángulo magnético sin contacto analógico).
¿Cómo se piden los posicionadores para sensores rotativos?
Por ejemplo, Z-RFC-P03 (Art. 400005658): imán para eje del cliente, inserción directa en eje, ±1,5 mm. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
Propietateak
| Mutila | Denominación | Sistema de fijación | Materiala | Desplazamiento radial | Se usa con |
|---|---|---|---|---|---|
| Z-RFC-P03, Z-RFC-P04 | Imán para eje del cliente | Inserción directa en eje | — | ±1,5 mm (P03) · ±3 mm (P04) | RFC-4800, RFD-4000, RFE-3200, RFX-6900 |
| Z-RFC-P02, Z-RFC-P41 | Fijación frontal por tornillos o pasador | 2 tornillos M4x20 o pasador elástico | — | ±3 mm | RFC-4800, RFD-4000, RFE-3200 |
| Z-RFC-S01, S02, S03 | Adaptador de eje para Z-RFC-P02 y P41 | Fijación al posicionador con pasador | — | — | RFC-4800, RFD-4000, RFE-3200 |
| Z-RFC-P08, Z-RFC-P47 | Fijación por espárrago M5 o frontal M4 | Espárrago roscado M5 (o tornillos M4 en P47) | — | ±3 mm | RFC-4800, RFD-4000, RFE-3200 |
| Z-RFC-P23, Z-RFC-P43 | Fijación sobre eje con espárrago M4 | Ajuste en eje Ø 8 mm con espárrago M4 | — | ±3 mm | RFC-4800, RFD-4000, RFE-3200, RFX-6900 |
| Z-RFC-P30, Z-RFC-P31 | Fijación frontal plana con tornillos M3 | 2 tornillos gota de sebo M3x8 | — | ±1,5 mm (P30) · ±3 mm (P31) | RFC-4800, RFD-4000, RFE-3200, RFX-6900 |
| Z-RFC-P22 | Fijación frontal en aluminio encapsulado | 2 tornillos cilíndricos M4x20 | Aluminio anodizado, imán encapsulado | ±4 mm | RFC-4800, RFD-4000, RFE-3200, RFX-6900 |
| Z-RFC-P18, P19, P20, P28 | Tornillos posicionadores hexagonales | Rosca hexagonal M8 / M10 / M10x1 | Aluminio anodizado (imán encapsulado) | ±1,5 mm (P19) · ±3 mm (resto) | RFC-4800, RFD-4000, RFE-3200 |
| Z-RFX-M01 | Placa de montaje para RFX-6900 | 3 tornillos avellanados M4 / 3x M6 | Aluminio, negro anodizado | — | RFX-6900 |
| Z-RSA-M01 | Palanca de accionamiento de 50 mm | Pasador premontado en eje Ø 6 mm | Aluminio negro anodizado | — | RSA-3200 |
| Erreferentzia | Konfigurazioa |
|---|---|
| Z-RFC-P02ZRFCP02 | Art. 400005661 · Tipo de posicionador: Fijación frontal por tornillos o pasador · Sistema de fijación: 2 tornillos M4x20 o pasador elástico · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P02-VPE025ZRFCP02VPE025 | Art. 400056080 · Tipo de posicionador: Fijación frontal por tornillos o pasador · Sistema de fijación: 2 tornillos M4x20 o pasador elástico · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P03ZRFCP03 | Art. 400005658 · Tipo de posicionador: Imán para eje del cliente · Sistema de fijación: Inserción directa en eje · Desplazamiento radial: ±1,5 mm · Embalaje: 1 ud. |
| Z-RFC-P03-VPE050ZRFCP03VPE050 | Art. 400056081 · Tipo de posicionador: Imán para eje del cliente · Sistema de fijación: Inserción directa en eje · Desplazamiento radial: ±1,5 mm · Embalaje: 50 uds. (PU 50 pcs.) |
| Z-RFC-P04ZRFCP04 | Art. 400005659 · Tipo de posicionador: Imán para eje del cliente · Sistema de fijación: Inserción directa en eje · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P04-VPE050ZRFCP04VPE050 | Art. 400056082 · Tipo de posicionador: Imán para eje del cliente · Sistema de fijación: Inserción directa en eje · Desplazamiento radial: ±3 mm · Embalaje: 50 uds. (PU 50 pcs.) |
| Z-RFC-P08ZRFCP08 | Art. 400056070 · Tipo de posicionador: Fijación por espárrago M5 o frontal M4 · Sistema de fijación: Espárrago roscado M5 · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P08-VPE025ZRFCP08VPE025 | Art. 400056084 · Tipo de posicionador: Fijación por espárrago M5 o frontal M4 · Sistema de fijación: Espárrago roscado M5 · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P18ZRFCP18 | Art. 400104756 · Tipo de posicionador: Tornillos posicionadores hexagonales · Sistema de fijación: Tornillo M10 x 25 mm (SW 16) · Material: Aluminio anodizado, imán encapsulado · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P18-VPE025ZRFCP18VPE025 | Art. 400104757 · Tipo de posicionador: Tornillos posicionadores hexagonales · Sistema de fijación: Tornillo M10 x 25 mm (SW 16) · Material: Aluminio anodizado, imán encapsulado · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P19ZRFCP19 | Art. 400104754 · Tipo de posicionador: Tornillos posicionadores hexagonales · Sistema de fijación: Tornillo M8 x 25 mm (SW 13) · Material: Aluminio anodizado, imán encapsulado · Desplazamiento radial: ±1,5 mm · Embalaje: 1 ud. |
| Z-RFC-P19-VPE025ZRFCP19VPE025 | Art. 400104755 · Tipo de posicionador: Tornillos posicionadores hexagonales · Sistema de fijación: Tornillo M8 x 25 mm (SW 13) · Material: Aluminio anodizado, imán encapsulado · Desplazamiento radial: ±1,5 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P20ZRFCP20 | Art. 400104758 · Tipo de posicionador: Tornillos posicionadores hexagonales · Sistema de fijación: Tornillo M10 x 25 mm (SW 16) · Material: Aluminio anodizado · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P20-VPE025ZRFCP20VPE025 | Art. 400104759 · Tipo de posicionador: Tornillos posicionadores hexagonales · Sistema de fijación: Tornillo M10 x 25 mm (SW 16) · Material: Aluminio anodizado · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P22ZRFCP22 | Art. 400106735 · Tipo de posicionador: Fijación frontal en aluminio encapsulado · Sistema de fijación: 2 tornillos cilíndricos M4x20 · Material: Aluminio anodizado, imán encapsulado · Desplazamiento radial: ±4 mm · Embalaje: 1 ud. |
| Z-RFC-P22-VPE025ZRFCP22VPE025 | Art. 400106736 · Tipo de posicionador: Fijación frontal en aluminio encapsulado · Sistema de fijación: 2 tornillos cilíndricos M4x20 · Material: Aluminio anodizado, imán encapsulado · Desplazamiento radial: ±4 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P23ZRFCP23 | Art. 400056074 · Tipo de posicionador: Fijación sobre eje con espárrago M4 · Sistema de fijación: Espárrago roscado M4 (eje Ø 8 mm) · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P23-VPE025ZRFCP23VPE025 | Art. 400056085 · Tipo de posicionador: Fijación sobre eje con espárrago M4 · Sistema de fijación: Espárrago roscado M4 (eje Ø 8 mm) · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P28ZRFCP28 | Art. 400108462 · Tipo de posicionador: Tornillos posicionadores hexagonales · Sistema de fijación: Tornillo M10x1 x 20 mm (SW 16) · Material: Aluminio anodizado, imán encapsulado · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P28-VPE025ZRFCP28VPE025 | Art. 400108463 · Tipo de posicionador: Tornillos posicionadores hexagonales · Sistema de fijación: Tornillo M10x1 x 20 mm (SW 16) · Material: Aluminio anodizado, imán encapsulado · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P30ZRFCP30 | Art. 400056086 · Tipo de posicionador: Fijación frontal plana con tornillos M3 · Sistema de fijación: 2 tornillos gota de sebo M3x8 · Desplazamiento radial: ±1,5 mm · Embalaje: 1 ud. |
| Z-RFC-P30-VPE025ZRFCP30VPE025 | Art. 400056087 · Tipo de posicionador: Fijación frontal plana con tornillos M3 · Sistema de fijación: 2 tornillos gota de sebo M3x8 · Desplazamiento radial: ±1,5 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P31ZRFCP31 | Art. 400056088 · Tipo de posicionador: Fijación frontal plana con tornillos M3 · Sistema de fijación: 2 tornillos gota de sebo M3x8 · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P31-VPE025ZRFCP31VPE025 | Art. 400056089 · Tipo de posicionador: Fijación frontal plana con tornillos M3 · Sistema de fijación: 2 tornillos gota de sebo M3x8 · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P41ZRFCP41 | Art. 400105037 · Tipo de posicionador: Fijación frontal por tornillos o pasador · Sistema de fijación: 2 tornillos M4x20 o pasador elástico · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P41-VPE025ZRFCP41VPE025 | Art. 400105038 · Tipo de posicionador: Fijación frontal por tornillos o pasador · Sistema de fijación: 2 tornillos M4x20 o pasador elástico · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P43ZRFCP43 | Art. 400105041 · Tipo de posicionador: Fijación sobre eje con espárrago M4 · Sistema de fijación: Espárrago roscado M4 (eje Ø 8 mm) · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P43-VPE025ZRFCP43VPE025 | Art. 400105042 · Tipo de posicionador: Fijación sobre eje con espárrago M4 · Sistema de fijación: Espárrago roscado M4 (eje Ø 8 mm) · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-P47ZRFCP47 | Art. 400105039 · Tipo de posicionador: Fijación por espárrago M5 o frontal M4 · Sistema de fijación: 2 tornillos M4x20 o espárrago M5 · Desplazamiento radial: ±3 mm · Embalaje: 1 ud. |
| Z-RFC-P47-VPE025ZRFCP47VPE025 | Art. 400105040 · Tipo de posicionador: Fijación por espárrago M5 o frontal M4 · Sistema de fijación: 2 tornillos M4x20 o espárrago M5 · Desplazamiento radial: ±3 mm · Embalaje: 25 uds. (PU 25 pcs.) |
| Z-RFC-S01ZRFCS01 | Art. 400056206 · Tipo de posicionador: Adaptador de eje para Z-RFC-P02 y P41 · Sistema de fijación: Eje Ø 6 mm, fijación con pasador · Embalaje: 1 ud. |
| Z-RFC-S02ZRFCS02 | Art. 400056207 · Tipo de posicionador: Adaptador de eje para Z-RFC-P02 y P41 · Sistema de fijación: Eje Ø 8 mm, fijación con pasador · Embalaje: 1 ud. |
| Z-RFC-S03ZRFCS03 | Art. 400056208 · Tipo de posicionador: Adaptador de eje para Z-RFC-P02 y P41 · Sistema de fijación: Eje Ø 10 mm, fijación con pasador · Embalaje: 1 ud. |
| Z-RFX-M01ZRFXM01 | Art. 400104278 · Tipo de posicionador: Placa de montaje para RFX-6900 · Sistema de fijación: 3 tornillos avellanados M4 / 3x M6 · Material: Aluminio, negro anodizado · Embalaje: 1 ud. |
| Z-RSA-M01ZRSAM01 | Art. 400105062 · Tipo de posicionador: Palanca de accionamiento de 50 mm · Sistema de fijación: Pasador premontado en eje Ø 6 mm · Material: Aluminio negro anodizado · Embalaje: 1 ud. |
