Sistema de Monitorización de Estado MTN/5032
- Fabrikatzailea: Monitran
- Kategoria: Data Logger, INSTRUMENTAZIOA
La monitorización de activos críticos en grandes instalaciones industriales —como estaciones de bombeo de gran escala, ventiladores de minería o maquinaria de proceso continuo— exige una capacidad de centralización que los sistemas convencionales no pueden alcanzar. El MTN/5032 es un sistema de monitorización de estado de alto rendimiento, gobernado por un procesador ARM Cortex-M3, diseñado para gestionar simultáneamente hasta 96 canales analógicos. Esta arquitectura permite supervisar de forma ininterrumpida las tres variables críticas de cada uno de los 32 sensores conectados: velocidad para vibración general, aceleración envolvente (gE) para el diagnóstico precoz de rodamientos y temperatura del activo.

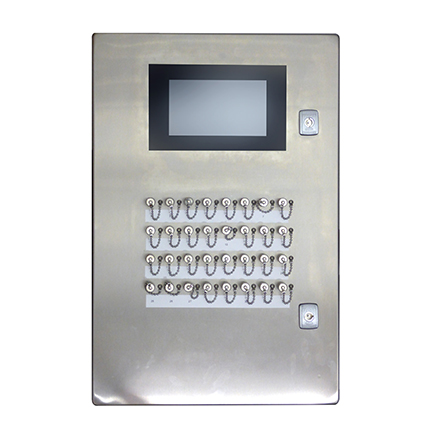

Alojado en un robusto armario de acero inoxidable con grado de protección IP65, el sistema destaca por su interfaz táctil de 7 pulgadas que permite configurar umbrales de alarma independientes y visualizar gráficos de tendencia en tiempo real. Una de sus características más potentes son las 32 salidas BNC aisladas situadas en el panel frontal; estas permiten a los analistas de vibraciones conectar equipos de diagnóstico portátiles para capturar la señal analógica pura de cada sensor sin necesidad de abrir el cuadro ni interrumpir la monitorización continua de la planta.
El MTN/5032 se integra totalmente en redes industriales mediante el protocolo Modbus TCP/IP de serie, facilitando el volcado de datos y alarmas a sistemas DCS o SCADA centrales. Con una velocidad de muestreo de hasta 250 kHz y 16 canales de E/S digitales programables, este equipo se posiciona como el nodo central definitivo para cualquier estrategia de mantenimiento predictivo basada en la fiabilidad de los activos.
- Procesado simultáneo de 96 canales de datos (Vibración, gE y Temperatura x 32).
- Interfaz táctil industrial de 7 pulgadas para gestión de tendencias e históricos.
- 32 Salidas BNC frontales para análisis de señal «raw» con equipos externos.
- Konexio osoa bidez Modbus TCP/IP y lógica de 96 alarmas configurables.
Preguntas Frecuentes Técnicas
1. ¿Por qué el sistema dedica canales específicos a la «Aceleración Envolvente (gE)»?
La envolvente de aceleración es vital para detectar fallos en rodamientos en sus etapas iniciales. El MTN/5032 filtra las vibraciones de baja frecuencia para aislar los impactos de alta frecuencia, permitiendo identificar un defecto en la pista de rodadura meses antes de que la vibración estándar o la temperatura indiquen un problema grave.
2. ¿Cómo se integran las alarmas en el sistema de control de la planta?
El equipo cuenta con 96 niveles de alarma totalmente independientes. Además de la visualización en pantalla, estos estados de alerta se pueden comunicar vía Modbus TCP/IP al SCADA de la planta o utilizar los 16 canales digitales de E/S para disparar relés de parada o balizas de señalización física.
3. ¿Es posible escalar el sistema para más de 32 sensores?
La unidad MTN/5032 es autónoma para 32 sensores, pero gracias a su arquitectura Modbus TCP/IP, es posible conectar múltiples unidades en red para crear un ecosistema de monitorización que cubra cientos de puntos de medición bajo una misma supervisión centralizada.
Propietateak
| Ezaugarria | Zehaztapen teknikoa |
| Procesador Central | ARM Cortex-M3 de alta velocidad |
| Capacidad de Sensores | 32 Sensores simultáneos (96 canales analógicos) |
| Irteera analogikoak | 32 Conectores BNC frontales para análisis externo |
| Interfaz de Usuario | Pantalla TFT Táctil 7″ (800 x 480 px, 24 bit color) |
| Parámetros de Medición | Velocidad, Aceleración Envolvente (gE) y Temperatura |
| Velocidad de Muestreo | Hasta 250 kHz (Global) |
| Resolución AD | 12 bit |
| Protocolos de Comunicación | Modbus TCP/IP (Estándar) |
| S/I digitala | 16 canales de entrada/salida digital |
| Configuración de Alarmas | 96 niveles independientes con retardo programable |
| Energia-iturria | 100-240V AC (50/60 Hz) |
| Material del Armario | Acero Inoxidable (IP65) |
| Registro de Datos | Buffer interno y visualización de históricos (Plots) |
| Dimensiones del Armario | 600 x 400 x 210 mm |
| Modos de Visualización | Grid, Plots, Meter, Bars e Info |
