Elemento resistivo potenciométrico PTX
- Fabrikatzailea: Novoteknika
- Kategoria: Desplazamendua, SENTOREAK, Sentsore lineal potentziometrikoak

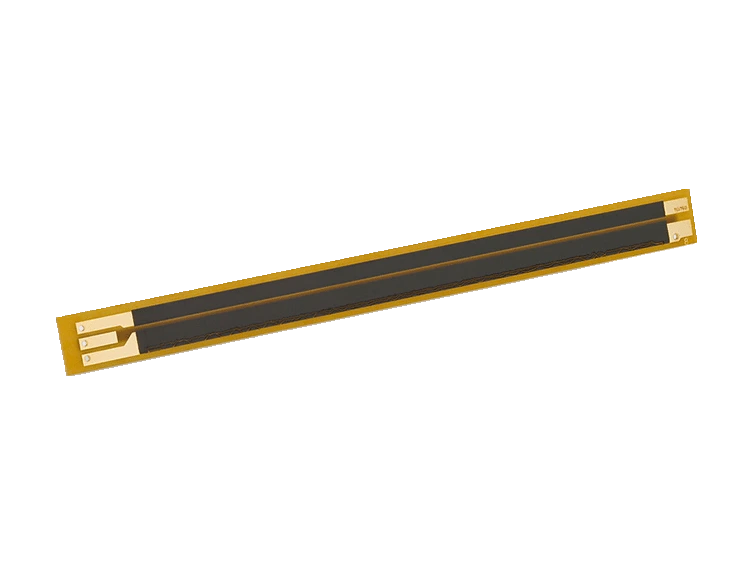

Elemento resistivo potenciométrico PTX de Novotechnik. Plástico conductor sobre soporte de resina epoxi.

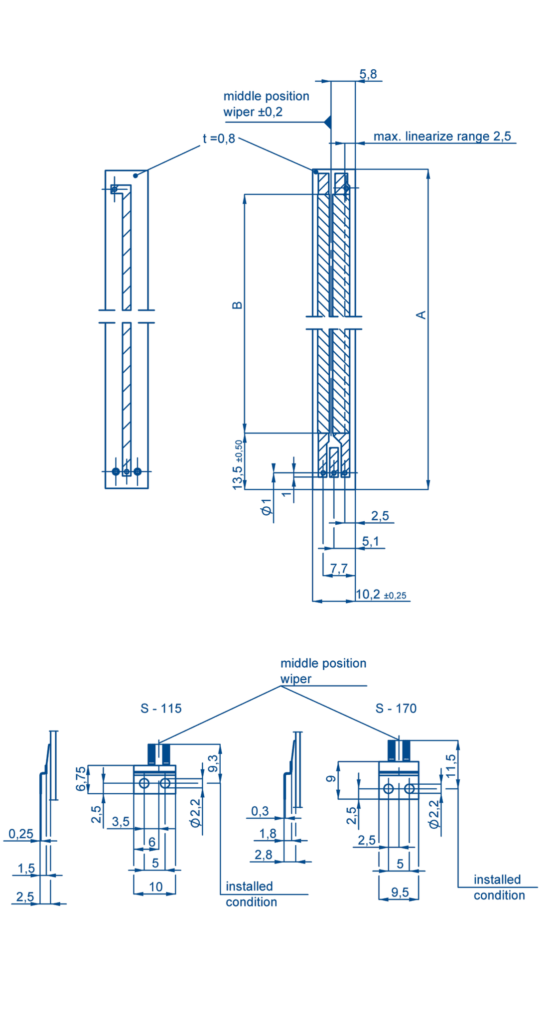

Elementos resistivos de traslación para instalar en aparatos cerrados, de dimensiones tan reducidas que no cabe un transductor de posición con carcasa y vástago. Hay dos diseños de cursor.
Puntos clave
- Montaje por pegado o por sujeción
- Linealidad independiente de ≤ ±0,05 … ±0,25 %
Maiz egiten diren galdera teknikoak
¿Qué se puede conectar al elemento resistivo potenciométrico PTX?
Se le pueden conectar conjunto de cursor para el elemento resistivo S-115 y S-170.
¿Cómo se pide el elemento resistivo potenciométrico PTX?
Por ejemplo, PTX-0100 (Art. 400022305) es la versión con elemento resistivo de 100 mm de rango eléctrico definido. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el elemento resistivo potenciométrico PTX?
Temperatura de trabajo: -40 … +100 °C.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Deskribapena | |
| Soporte | Resina epoxi con fibra de vidrio |
| Elemento resistivo y colector | Plastiko eroalea |
| Kurtsorea | Multidedo de metal precioso |
| Konexio elektrikoa | Hilos soldados a los ojales de soldadura del elemento resistivo |
| Datos eléctricos | |
| irteera seinalea | Tentsio-zatitzailea |
| Tolerancia de la resistencia | ±20 % |
| Errepikagarritasuna | 0,01 mm |
| Corriente de cursor recomendada | < 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión máx. admisible aplicada | 42 V |
| Coeficiente de temperatura de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | < 100 µA |
| Ingurumen-baldintzak | |
| Laneko tenperatura | -40 … +100 °C |
| Laneko hezetasuna | 0 … 95 % H.R. (sin condensación) |
| Bizitza | > 50 x 10⁶ ciclos típ. |
| Erreferentzia | Konfigurazioa |
|---|---|
| PTX-0010PTX0010 | Art. 400022301 · Rango eléctrico definido: 10 mm |
| PTX-0025PTX0025 | Art. 400022302 · Rango eléctrico definido: 25 mm |
| PTX-0050PTX0050 | Art. 400022303 · Rango eléctrico definido: 50 mm |
| PTX-0075PTX0075 | Art. 400022304 · Rango eléctrico definido: 75 mm |
| PTX-0100PTX0100 | Art. 400022305 · Rango eléctrico definido: 100 mm |
| PTX-0150PTX0150 | Art. 400022307 · Rango eléctrico definido: 150 mm |
| PTX-0200PTX0200 | Art. 400022309 · Rango eléctrico definido: 200 mm |
| PTX-0250PTX0250 | Art. 400022311 · Rango eléctrico definido: 250 mm |
| PTX-0300PTX0300 | Art. 400022313 · Rango eléctrico definido: 300 mm |
