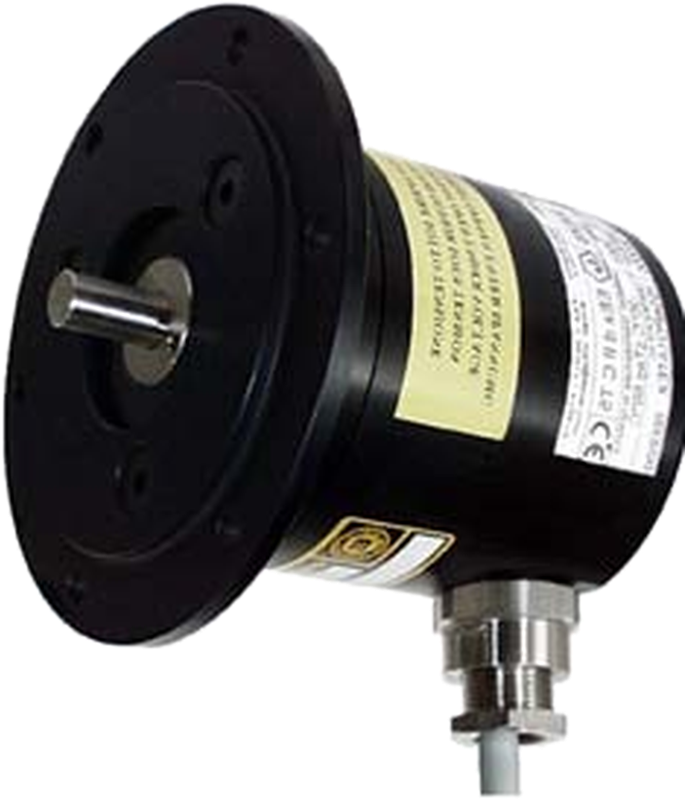

A/0B80EXS leherketa-aurkako bira anitzeko kodetzaile absolutua
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, ATEX kodetzaile absolutua, SENTOREAK
24 edo 25 biteko bira anitzeko kodetzaile absolutua, leherketen aurkakoa Ex d II C T6, ISSeP homologatua CENELEC arauen arabera, B10 bridarekin (Ø115). Atmosfera lehergarrietan erabiltzeko egokia (grisua izan ezik), II 2 G Ex d IIC T6 eta D Ex tD A21 IP6X T85°C markekin.
4096 urratseko bereizmena biraketa bakoitzeko (12 bit), 4096 biraketatan (12 bit) edo 8192 biraketatan (13 bit), Gray kodean, sentsore magnetikoekin. SSI serieko interfazea RS422 transmisioarekin eta 100 kHz-tik 2 MHz-ra bitarteko erloju-maiztasunarekin. Eskaera-bereizmena: 12 (Gray 4096 × 4096) edo 13 (Gray 4096 × 8192).

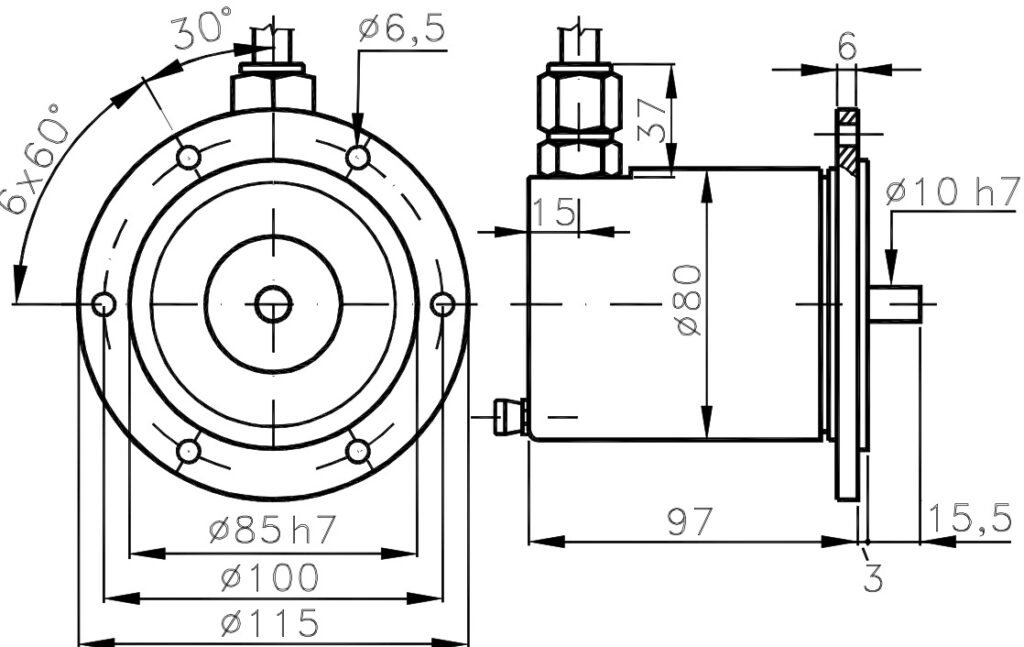

Aluminiozko karkasa B10 brida (Ø115) eta Ø85 h7 erdigunearekin, altzairu herdoilgaitzezko ardatza Ø10 h7 eta 1300 g-ko pisua. Konexioa 1 m-ko IP66 kablearen (CV3) edo 26c IP65 kablearen muturreko konektorearen bidez (VM5, TM5, leherketa arriskuko eremutik kanpo bakarrik). Aukerak: errodamendu itxiak (Z), altzairu herdoilgaitzezko karkasa (N), tropikalizazioa (G) eta zehaztapenaren araberako aldaerak (X). Kodetzailea 100 °C-ko gutxieneko tenperaturarako egokia den kable batekin hornitzen da, modu iraunkorrean konektatuta. Eskuragarri... guemisa.es.
- Markatuta II 2 G Ex d IIC T6 eta D Ex tD A21 IP6X T85°C, ISSeP07ATEX018X ziurtagiria.
- B10 (Ø115) brida erdigunearekin Ø85 h7.
- Bira anitzeko 24 edo 25 bit4096 urrats itzuli bakoitzeko 4096 u 8192 txandak.
- Irten SSI seriea (RS422) Gray kodean, erlojua 100 kHz-tik 2 MHz-ra.
- Altzairu herdoilgaitzezko ardatza Ø10 h7, gehienezko karga erradial/axiala. 10 kg.
Maiz egiten diren galdera teknikoak
Zein irteera elektroniko eta interfaze ditu 0B80EXS bira anitzeko kodetzaileak?
SSI serieko interfazea (MS) Gray kodean, SSI serieko elektronikarekin (5), RS422 transmisioarekin eta 100 kHz-tik 2 MHz-ra bitarteko erloju-maiztasunarekin.
Zein bereizmen, ardatz eta elikatze-iturri onartzen ditu?
24 edo 25 biteko bereizmena: 4096 urrats bira bakoitzeko 4096 biratan (12 kodea) edo 8192 biratan (13 kodea). Altzairu herdoilgaitzezko ardatza Ø10 h7. Elikatze-iturria 5 V ±10 % edo 10÷30 V.
Zein konexio eta IP sailkapen onartzen ditu?
1 m-ko IP66 kablea (CV3) edo 26c IP65 kablearen muturreko konektorea (VM5) eta 26c zigilatutako IP65 (TM5), bi hauek leherketa-arriskuko eremutik kanpo bakarrik. Ardatz aldea: IP65 estandarra eta IP66 zigilatutako errodamenduekin (Z). Ingurune-tenperatura T6: -20 … +40 °C.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Oinarria eta tapa | Aluminioa (oinarria) · aluminio anodizatua (tapa) |
| Pisua | 1300 g |
| Ardatza | Ø10 h7 altzairu herdoilgaitza |
| gehienezko karga erradial/axiala. | 10 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP66 kablea, konektorea kablearen IP65 muturrean |
| Bereizmen maximoa. | 4096 (12 bit) 8192 biratan (13 bit); 24 edo 25 biteko bira anitzekoa |
| Irteera kodea eta interfazea | Grisa · SSI (MS), RS422 transmisioa |
| Erloju-maiztasun maximoa | 2 MHz (onartutako erlojua: 100 kHz-tik 2 MHz-ra) |
| Elikadura | 10÷30 Vcc, 5 V ±10 % |
| Gehienezko kontsumoa. | 1,2 W |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra · IP66 errodamendu zigilatuekin (Z) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 errodamendu zigilatuekin (Z) |
| Talkaren/bibrazioaren erresistentzia | 50 G (11 ms) · 12 G (10 ÷ 2000 Hz) |
| Tenperatura | Funtzionamendua -20 … +70 °C • giro-balioa (T6) -20 … +40 °C • biltegiratzea -30 … +85 °C |
