Acelerómetro Industrial Monitran MTN/1140
La medición de vibraciones en husillos de máquinas herramienta y maquinaria papelera exige sensores de bajo perfil y una sensibilidad ajustada para capturar fenómenos mecánicos transitorios sin saturar los canales de adquisición. Los sensores de tamaño estándar inducen una carga de masa indeseada, distorsionando la verdadera dinámica resonante del rodamiento o eje analizado.

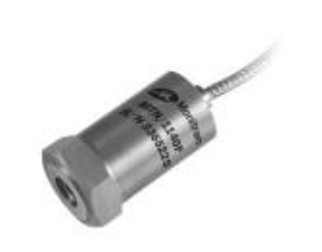

Este acelerómetro piezoeléctrico de corriente constante resuelve la interferencia de masa con un diámetro ultra-slim de 15 mm y un peso de 30 gramos. Proporciona una sensibilidad nominal de 50 mV/g con una respuesta en frecuencia útil hasta 15 kHz. Esta calibración específica a 50 mV/g es idónea para aplicaciones industriales donde se esperan mayores amplitudes en «g» sin comprometer la resolución del espectro analógico frente a las variantes habituales de 100 mV/g.
Diseñado con salida de cable superior (top-entry), su chasis de acero inoxidable macizo está protegido con sellado IP67 para soportar la niebla de aceites de corte y temperaturas operativas sostenidas desde -55°C hasta 140°C. Integra cableado ETFE de doble armadura y aislamiento de base galvánico, bloqueando los bucles de tierra (ground loops) provocados por los variadores de frecuencia en planta.
- Sensibilidad optimizada de 50 mV/g (±10% a 80 Hz) para mayor rango dinámico en amplitudes severas.
- Cuerpo ultra-slim de 15 mm de diámetro con masa nominal de 30 g.
- Aislamiento eléctrico en la base y rango extremo de temperatura de -55 °C a 140 °C.

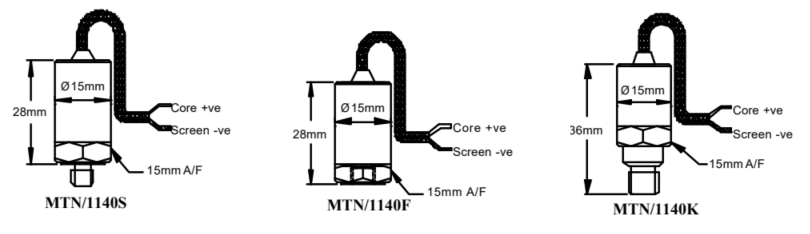

- Tres variantes mecánicas: MTN/1140F (Hembra 10-32), MTN/1140K (Macho cónico M8) y MTN/1140S (Macho M6).
Preguntas Frecuentes Técnicas
1. ¿En qué escenario industrial es preferible usar una sensibilidad de 50 mV/g frente a 100 mV/g?
La calibración de 50 mV/g permite al acelerómetro medir amplitudes de vibración mayores antes de saturar el voltaje de salida (+/- 50g dinámico efectivo). Es la elección correcta para maquinaria de papel o bombas donde se experimentan picos transitorios más violentos que en los husillos de precisión.
2. ¿Por qué es crítico su diámetro ultra-slim de 15 mm?
El perfil de 15 mm permite insertar el sensor verticalmente en escudos de motor apretados y conductos de lubricación donde un acelerómetro industrial estándar no cabe físicamente, evitando la necesidad de instalar adaptadores mecánicos largos que distorsionan las lecturas de alta frecuencia.
3. ¿El cableado superior soporta fluidos de corte de mecanizado continuos?
Sí, el cable integral está extruido en ETFE, un fluoropolímero altamente resistente a los químicos agresivos y aceites de la máquina herramienta, blindado además por una armadura trenzada de acero inoxidable contra cortes e impactos de viruta.
Propietateak
| Ezaugarria | Zehaztapen teknikoa |
| Tipo de Sensor | Acelerómetro Piezoeléctrico (Entrada Superior) |
| Sensibilidad Estándar | 50 mV/g (±10% a 80 Hz) |
| Maiztasun-erantzuna | 2 Hz a 15 kHz (±10%) |
| Frecuencia de Resonancia | 22 kHz (Nominal al montaje) |
| Aislamiento Eléctrico | Base Aislada (Prevención de Ground Loops) |
| Temperatura de Operación | Rango extendido de -55 °C hasta +140 °C |
| Sensibilidad Transversal | < 5% |
| Ruido Eléctrico | < 0.1 mg (Máximo) |
| Alimentación / Bias | 0.5 a 8 mA (Corriente Constante) / 12V DC |
| Material del Cuerpo | Acero Inoxidable (Perfil Ultra-slim 15mm) |
| Masa Dinámica | 30 gramos (Nominal) |
| Par de Apriete | 8 Nm (M8/M6) / 6 Nm (10-32 UNF) |
| Modelos Configurables | MTN/1140F (Hembra), MTN/1140K (Cónico), MTN/1140S (Macho M6) |
| Konexio Elektrikoa | Cable Integral ETFE sobretrenzado en acero |
| Babes Gradua | IP67 (Sellado industrial hermético) |
