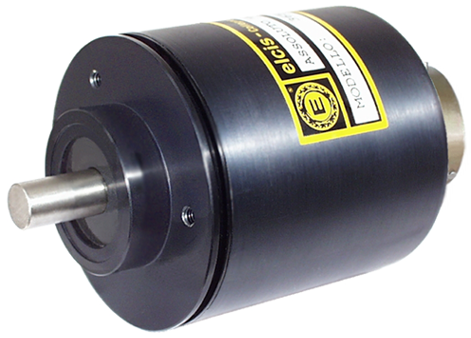

Bira bakarreko kodetzaile absolutua A/365
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK
El ELCIS 365 (A/365) es un encoder absoluto monovuelta óptico de 2 a 13 bits para usos industriales generales.
Como encoder absoluto monovuelta óptico, con fuente LED y fototransistores, el A/365 ofrece hasta 8192 pasos por vuelta (13 bit) en código Gray, Binario, Excess, BCD o personalizado. La salida es paralela, con opciones de LED de cero, Latch y Paridad, serie SSI (RS422) en Gray o Excess, o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.
Con base y tapa de aluminio anodizado y eje de acero inoxidable Ø10 h7, admite 5 kg de carga radial/axial, resiste impactos de 50 G (11 ms) y vibraciones de 12 G (10–2000 Hz), y trabaja entre 0 y +70 °C. Peso: 550 g.
- Ebazpena 2tik 13 biteraarte 8192 urratsak itzuli bakoitzeko.
- Irteera analogikoa 10 bit, en corriente o en 0–10 V 360°-tan.
- Aukera Parekotasuna irteera-etapak automatikoki egiaztatzeko.
- Fuente de luz LED con vida ≥ 100.000 h.
Maiz egiten diren galdera teknikoak
Zein bereizmen eskaintzen ditu A/365-ek kode bakoitzerako?
Gray, Binario eta BCD-n, 8, 16, 32, 64, 128, 256 edo 512 urrats biraketa bakoitzeko; Gray eta Binarioan, baita 1024, 2048, 4096 edo 8192 ere; Gehiegizkoan, Binarioan eta BCD-n, 10, 100, 500, 1000, 180, 360, 720 edo 900; eta Gehiegizkoan eta Binarioan, 1440, 1800, 2000, 2880, 3600 edo 4000. Beste bereizmen batzuk eskuragarri daude eskaera eginez gero.
Zer muga ditu irteera analogikoak?
Convierte la posición con 10 bits (1024 div/vuelta) en una magnitud analógica en corriente o en tensión (0–10 V) para 360° de giro. Solo está disponible con alimentación de 15 V o 18–28 V y resolución 1024.
SSI interfazea kode bitar edo BCDrekin erabil al daiteke?
Ez. SSI serieko irteera Gray edo Excess kodearekin bakarrik dago eskuragarri. Binary edo BCDrako, interfaze paraleloa erabiltzen da, non Latch sarrera estandarra den.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |

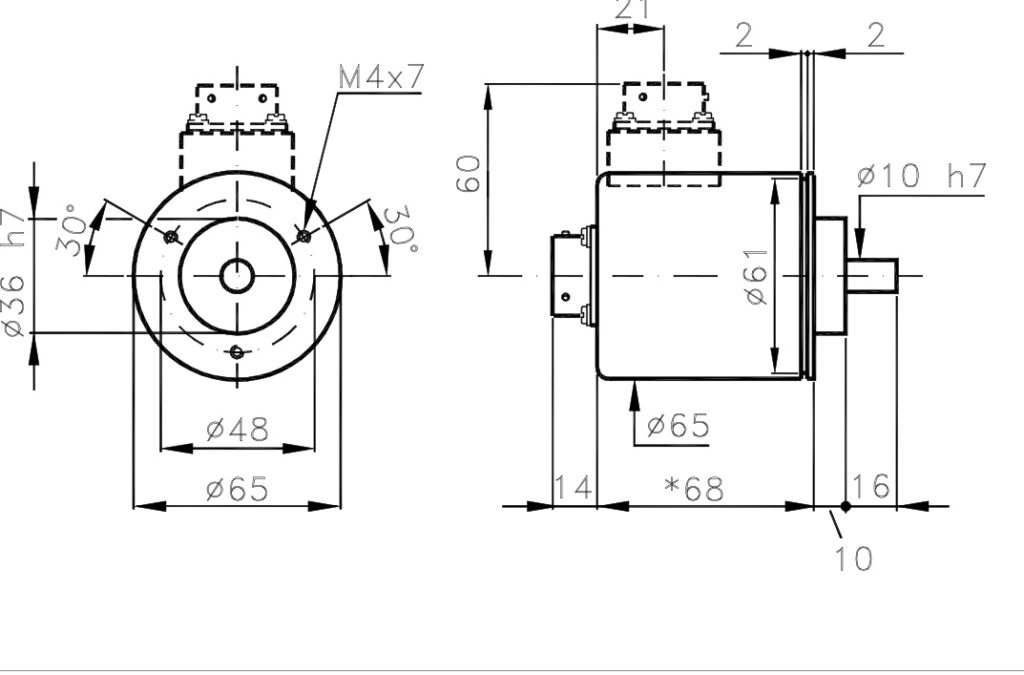

| Etxebizitza | Ø65 mm |
| Oinarria eta tapa | Aluminio anodizatua (eskaeraren arabera pertsonalizagarria) |
| Ardatza | Ø10 h7 acero inoxidable (opc. Ø6, Ø8, Ø9,52, Ø11, Ø12 o bajo pedido) (personalizable bajo pedido) |
| gehienezko karga erradial/axiala. | 5 kg |
| Hasierako momentua | 18 gcm estandarra · 30 gcm zigilatua · 8 gcm momentu baxua |
| Elektrikoa | |
| Interfazea | Paraleloa (estándar) · SSI (RS422) · analógica en corriente o tensión |
| Irteerako babesa | IP64tik IP66ra konexioaren arabera. |
| Elikadura | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Gehienezko kontsumoa. | 200–400 mA según nº de bits (personalizable bajo pedido) |
| Gehienezko maiztasuna. | 50 kHz-ko (eskaeraren arabera pertsonalizagarria) |
| Irteera kodeak | Grisa, Binarra, Gehiegizkoa, BCD, Pertsonalizatua |
| Bereizmen maximoa. | 8192 urrats/biraketa (13 bit) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra • IP66 zigilua • IP53 momentu txikia |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua · 8000 momentu baxua (aldizkakoa: +30 %) |
| Funtzionamendu/biltegiratze tenperatura | 0 … +70 °C / -30 … +85 °C (personalizable bajo pedido) |
| Erreferentzia | Konfigurazioa |
|---|---|
| A/365-B-256-1828-KP-L-CM5-RA365B2561828KPLCM5R | Binario · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Latch · 26 pines PT02A16-26P · IP65 · salida radial |
| A/365-B-512-1828-KP-L-CM5-RA365B5121828KPLCM5R | Binario · 512 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Latch · 26 pines PT02A16-26P · IP65 · salida radial |
| A/365-D-1024-1828-KP-CM5A365D10241828KPCM5 | BCD · 1024 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · 26 pines PT02A16-26P · IP65 · salida axial |
| A/X365-G-360-1828-B-F-CD4-RAX365G3601828BFCD4R | opción personalizada · Gray · 360 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · LED de cero · 25 pines DB25P · IP64 · salida radial |
| A/X365-G-512-1828-B-CV-1,5AX365G5121828BCV1,5 | opción personalizada · Gray · 512 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida axial |
| A/X365-G-512-824-B-CV-1,5AX365G512824BCV1,5 | opción personalizada · Gray · 512 pasos/vuelta · 8–24 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida axial |
