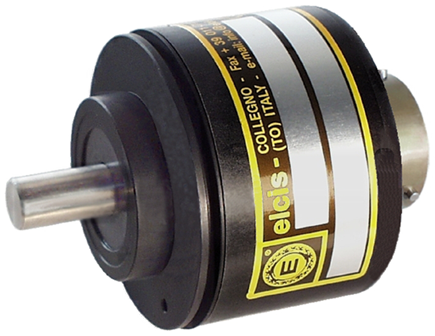

Bira bakarreko kodetzaile absolutua A/358H
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK
El ELCIS 358H (A/358H) es un encoder absoluto monovuelta óptico de 2 a 13 bits, en carcasa de aluminio anodizado, para usos industriales.
Optikoa da, LED iturri eta fototransistoreekin, eta posizioa ematen du Gray, Binary, Excess, BCD edo kode pertsonalizatuan, biraketa bakoitzeko 8192 urrats arte (13 bit). Irteera paraleloa da, zero, latch eta paritate LEDetarako aukerekin; SSI serieko (RS422) Gray edo Excess-en; edo analogikoa korronte edo tentsioan (0–10 V) 10 biteko bereizmenarekin.
Tiene carcasa Ø58 mm y eje de acero inoxidable Ø10 h7 para 2 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP66 en versión sellada).
- Ebazpena 2tik 13 biteraarte 8192 urratsak itzuli bakoitzeko.
- Bost potentzia-tarte: 5 V eta 15 V ±5 %, 8–24 V, 18–28 V eta 10–30 V.
- Irteera analogikoa 10 bit (1024 div./bira), korrontean edo -tan 0–10 V 360°-tan.
- Aukera Parekotasuna irteera-etapak automatikoki egiaztatzeko.
Maiz egiten diren galdera teknikoak
Zein bereizmen eskaintzen ditu A/358H-k kode bakoitzean?
Gray, Binario eta BCD-n, 8, 16, 32, 64, 128, 256 edo 512 urrats biraketa bakoitzeko; Gray eta Binarioan, baita 1024, 2048, 4096 edo 8192 ere; Gehiegizkoan, Binarioan eta BCD-n, 10, 100, 500, 1000, 180, 360, 720 edo 900; eta Gehiegizkoan eta Binarioan, 1440, 1800, 2000, 2880, 3600 edo 4000. Beste bereizmen batzuk eskuragarri daude eskaera eginez gero.
Zer muga ditu irteera analogikoak?
10 biteko posizioa (1024 div/bira) korronte edo tentsio analogiko bihurtzen du (0–10 V) 360°-ko biraketa egiteko. 15 V edo 18–28 V-ko elikatze-iturriarekin eta 1024ko bereizmenarekin bakarrik eskuragarri.
SSI interfazea kode bitar edo BCDrekin erabil al daiteke?
No. La salida serie SSI solo está disponible con código Gray o Excess. En la interfaz paralela, la entrada Latch es estándar con los códigos Binario y BCD.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |

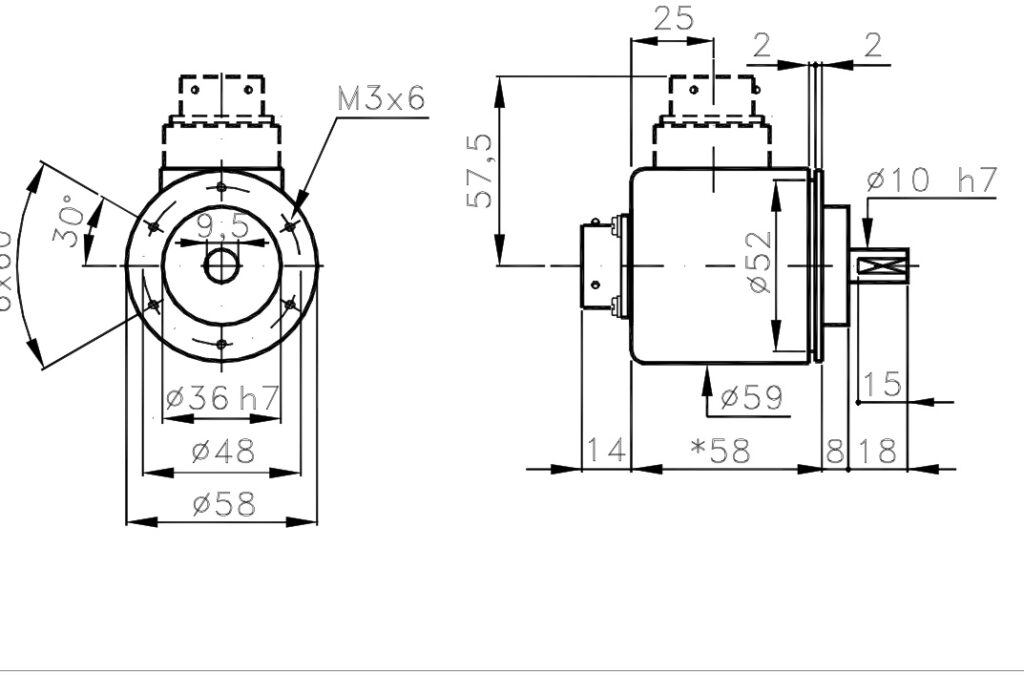

| Etxebizitza | Ø58 mm |
| Ardatza | Ø10 h7 acero inoxidable (opc. Ø6, Ø8, Ø9,52, Ø11, Ø12 o bajo pedido) (personalizable bajo pedido) |
| gehienezko karga erradial/axiala. | 2 kg |
| Elektrikoa | |
| Interfazea | Paraleloa (estandarra) · SSI (RS422) · korronte edo tentsio analogikoa |
| Irteerako babesa | IP64tik IP66ra konexioaren arabera. |
| Elikadura | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Gehienezko kontsumoa. | 200–400 mA bit kopuruaren arabera (eskaeraren arabera pertsonalizagarria) |
| Gehienezko maiztasuna. | 50 kHz-ko (eskaeraren arabera pertsonalizagarria) |
| Biraketa-norabidea | Aldagarria (gora/behera) |
| Irteera kodeak | Grisa, Binarra, Gehiegizkoa, BCD, Pertsonalizatua |
| Bereizmen maximoa. | 8192 urrats/biraketa (13 bit) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra • IP66 zigilua • IP53 momentu txikia |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua · 8000 momentu baxua (aldizkakoa: +30 %) |
| Talkaren/bibrazioaren erresistentzia | 50 G (11 ms) 12 G (10–2000 Hz) |
| Funtzionamendu/biltegiratze tenperatura | 0 … +70 °C / -30 … +85 °C (eskaeraren arabera pertsonalizagarria) |
| Erreferentzia | Konfigurazioa |
|---|---|
| A/358H-G-360-1828-B-CH-RA358HG3601828BCHR | Gray · 360 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · 12 pines Eml 121 · IP66 · salida radial |
| A/358H-G-256-824-B-CV-RA358HG256824BCVR | Grisa · 256 urrats/bira · 8–24 V · Push-pull + PTC (1–12 bit) · 1 m-ko kablea · IP65 · irteera erradiala |
| A/358H-G-256-1828-B-CV-RA358HG2561828BCVR | Grisa · 256 urrats/bira · 18–28 V · Push-pull + PTC (1–12 bit) · 1 m-ko kablea · IP65 · irteera erradiala |
| A/358H-G-256-1030-B-CV-RA358HG2561030BCVR | Grisa · 256 urrats/bira · 10–30 V · Push-pull + PTC (1–12 bit) · 1 m-ko kablea · IP65 · irteera erradiala |
| A/358H-G-256-1828-KP-CV-RA358HG2561828KPCVR | Grisa · 256 urrats/bira · 18–28 V · NPN igorle irekia + PTC · 1 m-ko kablea · IP65 · irteera erradiala |
| A/358H-G-256-5-B-CV-RA358HG2565BCVR | Grisa · 256 urrats/biraketa · 5 V ±5 % · Push-pull + PTC (1–12 bit) · 1 m-ko kablea · IP65 · irteera erradiala |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
