Transductor de parell F3iS
- Categoria: Parell torsor, SENSORS
El Transductor de parell F3iS redefineix el mesurament de parell en aplicacions d'alta potència, oferint un rang de mesurament de 30 kNm a 50 kNm amb una robustesa inigualable. Utilitzant una transmissió de senyal inductiu sense contacte, aquest sensor elimina el desgast mecànic i garanteix una transferència de dades estable i lliure de manteniment, fins i tot en condicions d'operació contínua i d'alta velocitat (fins a 10.000 rpm).
Alta Capacitat i Dinàmica
Dissenyat per integrar-se a bancs d'assaig de motors de gran cilindrada, turbines i sistemes de propulsió marins o ferroviaris, l'F3iS combina una electrònica digital d'alta precisió (Classe 0.05% – 0.1%) amb una estructura mecànica optimitzada per suportar altes càrregues paràsites. La seva electrònica integrada ofereix múltiples sortides configurables (Freqüència, Voltatge, Corrent, CAN bus), simplificant la connexió a qualsevol sistema d'adquisició de dades (DAQ) o PLC.

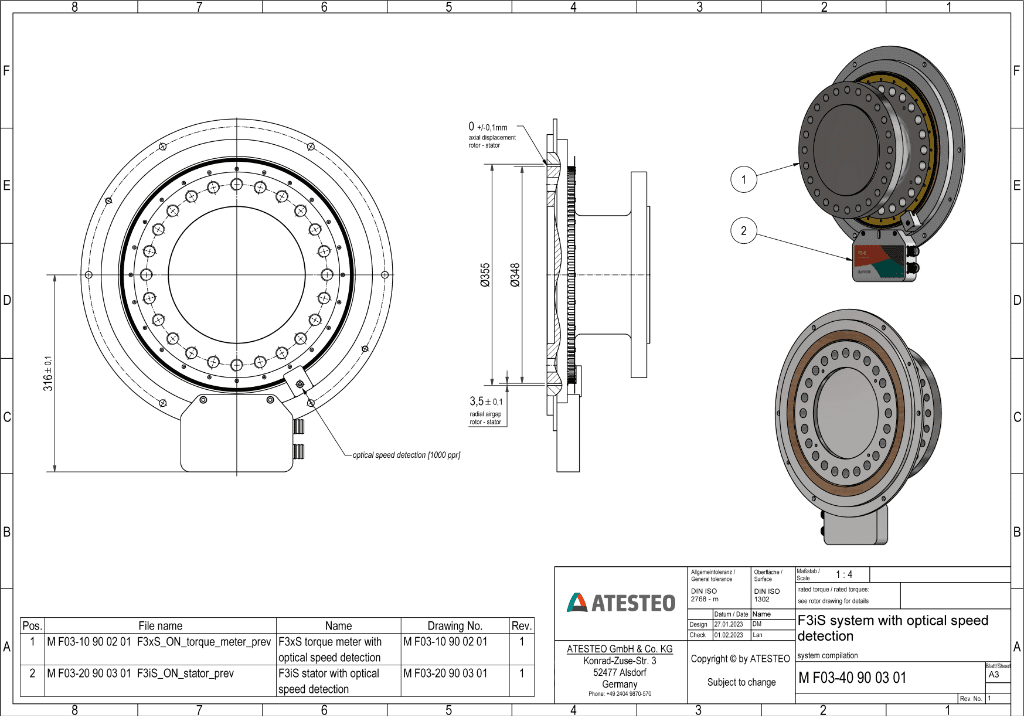

A més de la seva capacitat de parell primària, el F3iS es pot equipar opcionalment amb un sistema de detecció de velocitat òptic d'alta resolució, proporcionant una solució completa per a l'anàlisi de potència mecànica en temps real.
Propietats
Especificacions Tècniques
| Parell Nominal (Mdn) | 30.000 / 40.000 / 50.000 Nm |
| Classe de Precisió | ≤ ± 0.05% … 0.10% |
| Principi de mesura | Rotatiu / Inductiu (Sense contacte) |
| Velocitat Màxima | Fins a 10.000 rpm |
| Sortida Freqüència | RS422 (60 kHz) |
| Sortida analògica | ± 10 V / 4…20 mA |
| Sortida Digital | CAN Bus / RS232 |
| Alimentació | 23 … 25 V DC |
| Rang de Temp. (Operativa) | -20 … +85 °C |
| Rigidesa Torsional | 26.050 … 36.450 kNm/rad |
| Inèrcia del Rotor | 0.57 … 0.59 kgm² |
| Pes (Rotor) | 36.5 … 40.4 kg |
| Límit de Càrrega (Parell) | 200% – 250% (Segons rang) |
| Càrrega de trencament | 400% – 500% (Aprox.) |
| Protecció IP | IP54 |
