Sensor toroïdal de conductivitat C8520.5
Aquests sensors de conductivitat toroïdals C8520.5 de B&C Elecronics mesuren la conductivitat elèctrica i el TDS (total sòlids dissolts) utilitzant el mètode inductiu.
Gràcies a les sortides analògiques i digitals, les sondes toroïdals de conductivitat es poden connectar als PLC més comuns o als equips d'adquisició de dades.
B&C Electronics ofereix els controladors multicanal MC6587 i MC7687 que permeten la gestió completa de fins a tres sondes, visualitzant els mesuraments i els missatges que guien en el calibratge i configuració.
Gammes
Els rangs de conductivitat es poden configurar des de 4 mS fins a 2.000 mS. Les escales TDS són configurables des de 10,00 ppt fins a 1.000 ppt.
També és possible associar un factor d'escalabilitat del 10% al 100% per obtenir valors intermedis d'escala completa al bucle de corrent de 4/20 mA a través d'ordres digitals.
Mode de funcionament
Les sondes es poden configurar per funcionar en mode analògic o digital. Si us connecteu a un dispositiu mestre, és possible realitzar diverses operacions mitjançant ordres digitals específiques.
Sortida analògica
El bucle de corrent de 4/20 mA és proporcional al valor de mesura principal. El bucle de corrent està aïllat galvànicament, per a la interfície amb el PLC o les targetes dadquisició de dades.
Interfície sèrie
La interfície sèrie aïllada RS485 permet el calibratge i configuració de les sondes, la transmissió simultània de mesuraments de conductivitat, TDS i temperatura. La funció de carregador d'arrencada permet a l'usuari actualitzar el microprogramari de les sondes.
Protocols de comunicació
El protocol B&C ASCII coexisteix amb el protocol MODBUS RTU (funció 03, 06, 16) per a la transmissió dels mesuraments, la configuració i el calibratge de les sondes.
Programari de filtrat
El programari de filtre funciona amb el senyal dentrada del sensor i amb dos constants de temps seleccionables. Per obtenir una bona estabilitat de lectura i una resposta ràpida als canvis en el procés, l'usuari pot establir el temps de resposta tant per al senyal de variació petita com per a la gran.
Compensació de temperatura
Les sondes inclouen un sensor de temperatura per a la compensació automàtica. La temperatura de referència i el valor del coeficient de temperatura es poden seleccionar digitalment.
Fàcil instal·lació
La sonda C 8520.5 està dissenyada per a una connexió a procés DIN 11851-52, mentre que el model C 8325.5 es pot instal·lar amb SZ 724 a una connexió DN40. Per a instal·lacions submergibles,
B&C Electronics ofereix tubs d´extensió de diversos materials i longituds.
Font d'alimentació
Les sondes s'alimenten amb un voltatge de 9/36 VDC al bucle de corrent, alimentat per un PLC o targetes d'adquisició de dades o per una font d'alimentació col·locada en sèrie entre la sortida analògica i el dispositiu d'adquisició. mode digital, lenergia és subministrada pel bucle de corrent
Propietats
| Característiques Tècniques C8325.5 – C8520.5 | |
| Escales de conductivitat: | 0/4,000 – 0/40,00 – 0/400,0 mS i 0/20,00 – 0/200,0 – 0/2.000 mS |
| Escales TDS: | 0/2,000 – 0/20,00 – 0/200,0 ppt i 0/10,00 – 0/100,0 – 0/1.000 ppt |
| Factor TDS/EC: | 0,450/1,000 1/S |
| Factor d'escalabilitat 4/20 mA: | 10/100% |
| Sensibilitat: | 60/160 % |
| Zero: | ± 10 % de la total de l'escala |
| Resolució: | 1 dígit |
| Límit de temperatura: | – 5/+60 °C |
| Temperatura de referència: | 20/25 °C |
| Coeficient de temperatura: | 0,00/3,50 %/°C |
| Filtre de programari dual: | 2/220 segons |
| Font d'alimentació: | 9/36 VDC |
| Bucle de corrent: | 4/20 mA aïllat |
| Càrrega: | 600 ohm màx. a 24 VDC |
| Sortida digital: | RS 485 aïllat |
| Protocols: | B&C ASCII i Modbus RTU (03, 06, 16 funcions) |
| Velocitat de transmissió: | 2400 / 4800 / 9600 / 19200 bauds |
| ID de les sondes: | 01/99 (protocol B&C) 01/243 (protocol Modbus) |
| Xarxa de sondes: | 32 màx. |
| Temperatura de funcionament: | 60 °C màx. |
| Humitat relativa de funcionament: | 95 % sense condensació |
| Pressió de funcionament: | 10bar a 25°C /3 bar a 65°C |
| Material del cos: | PVDF |

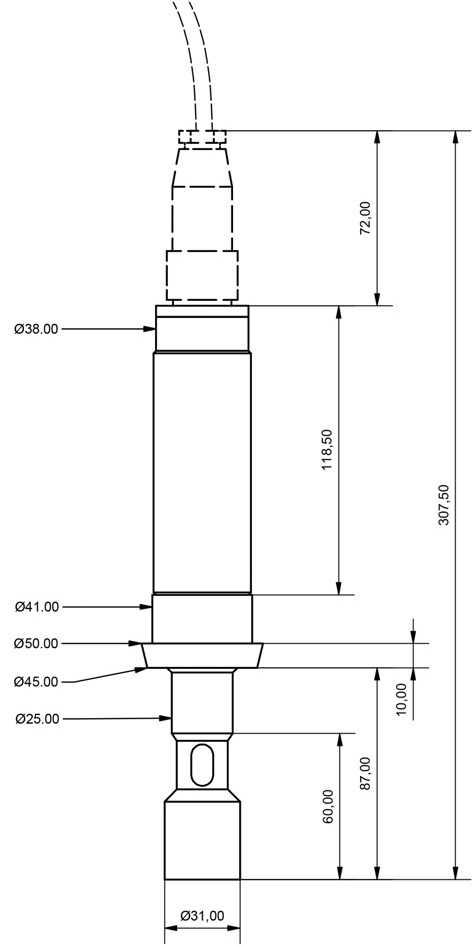

| Dimensions: | L=264 mm, D=40 mm (C 8325.5) L=307 mm, D=50 mm (C 8520.5) |
| Pes: | Cos 267 g, cable 640 g (C 8325.5) Cos 312 g (C 8520.5) |
| Cable: | SZ 9501 Connector de 7 pins IP65 amb cable de 10 m fins a 100 m, coberta de PVC (C 8325.5) |
| Connexió a procés: | DN 40 amb SZ724 (C 8325.5), DN 32 (C 8520.5) |
| Protecció: | IP 68 |
| Conformitat EMC/RFI: | EN 61326-2-3/2013 – EN55011/200 |
