Sensor LVDT Amplificat Schreiber Sèrie SM46 Alta Pressió 315 Bar
Preu baix pressupost Demanar pressupost
LVDT Presuritzat | Rang 20 mm | Inserció M18x1.5 | Suporta 315 Bar | IP67 | Sortida 4-20mA/0-10V Integrada
- Fabricant: Schreiber Messtechnik
- Categoria: Desplaçament, LVDT Amplificats, SENSORS, Sensors LVDT
El transductor inductivo Schreiber SM46 es un sensor LVDT amplificat de ejecución «druckdicht» (estanca al fluido), mecanizado en un bloque macizo de acero inoxidable. Presión hidráulica estática admisible: 315 bar. Se rosca directamente en cámaras de cilindros oleohidráulicos, válvulas proporcionales marinas y cabos de extrusión petroquímica.

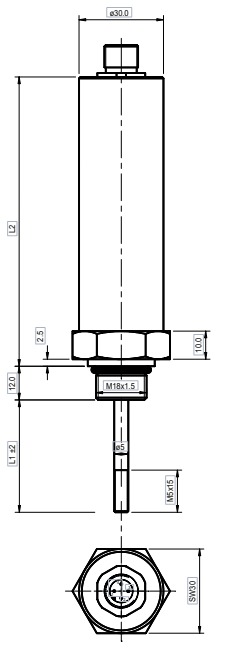

La electrónica activa se aloja en el cabezal superior (Ø 30 mm). Carrera útil del núcleo, en aceite: 20 mm. Salida: 4-20 mA o 0-10 V. Montaje según DIN 6149 (rosca de inserción M18x1.5 y junta tórica NBR 90). Resistencia a choques: 250 g. Aplicación de estos sensors de posició lineal: embebidos en maquinaria pesada. Acoplamiento y versiones modulares: Consulta tècnica.
Preguntes tècniques freqüents
- La tija i el nucli de l'SM46 queden exposats de forma permanent al fluid hidràulic pressuritzat?
Sí. El vástago inoxidable y el núcleo magnético de NiFe se sumergen en el fluido presurizado del cilindro. El tubo de bobina soporta hasta 315 bar e impide que el aceite llegue al cabezal de la electrónica. - ¿Qué rosca y junta utiliza el SM46 para el sellado a 315 bares?
Rosca de inserción de paso métrico fino M18x1.5 con junta tórica NBR 90, según DIN 6149-2 y 3.
Productes relacionats
Propietats
| Especificació d'enginyeria | Valors tècnics SM46 |
|---|---|
| Principi de mesura física | LVDT Inductiu (Electrònica ASIC Analògica Aïllada) |
| Tolerància màxima a pressió fluídica estàtica | 315 Bar (versió «druckdicht» hermètica) |
| Estandardització d'ancoratge a bloc | Rosca fina M18x1.5 (Atac estil DIN 6149 Form F) |
| Rang mecànic de captura | 20 mm continus |
| Senyals unitaris de sortida PLC | 4-20 mA | 0-20 mA | 0-10 V | ± 10 V Bipolar Integrades |
| Desviació de l'error calibrat | < 0.5% constant |
| Freqüència analògica dinàmica | Freqüència límit de 800 Hz |
| Segellat de la tapa superior (Electrònica) | Fins a IP67 (Restringit per l'elecció del connector M12) |
| Excitació energètica demandada | 20 a 32 V DC en planta per a arquitectures de corrent (Max 60mA) |
| Composició estructural massiva | Acer Inoxidable (Tub Inox + Vástago Inox + Nucli NiFe) |
| Element estanc vital | Munta anell a «O» (O-Ring) elastomèrica de sèrie NBR 90 |
