Sensor de ángulo magnético sin contacto RFE-3200 analógico

Fabricant: Novotechnik
Categoria: Desplaçament, Encoder, Encoder Absolut, Encoder Absolut Monovolta, Encoder Magnètic Absolut, Sensor desplaçament angular, SENSORS

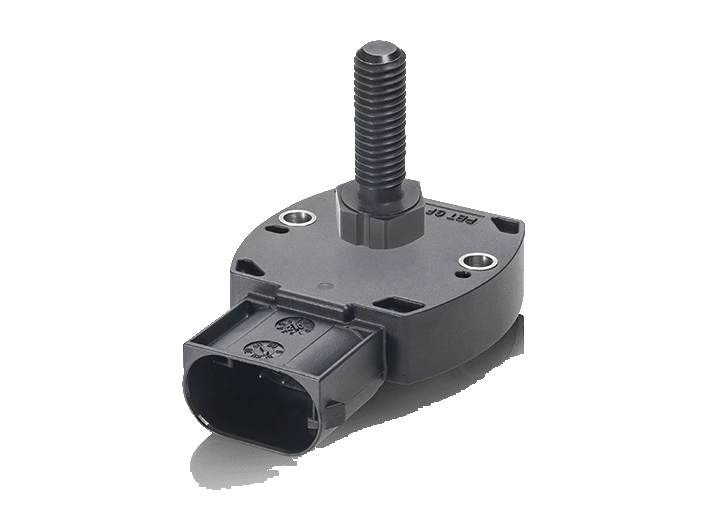

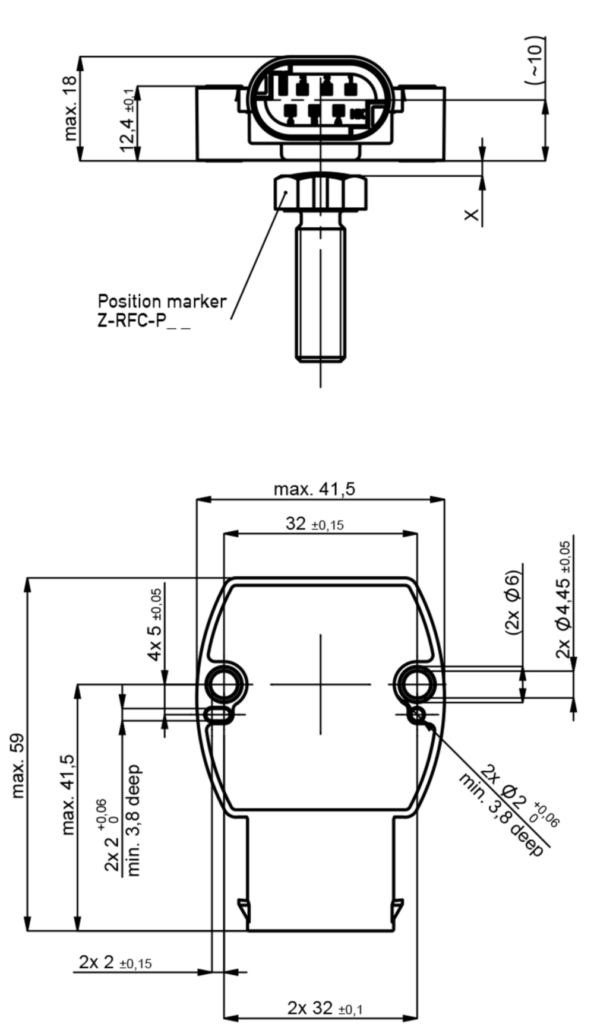

Sensor de ángulo magnético RFE-3200 analógico de Novotechnik. Sensor de ángulo Hall sin contacto, de hasta 360°, en dos piezas.

Puntos clave

Tecnología Hall sin contacto, rango eléctrico de hasta 360°, sin desgaste
Diseño en 2 piezas, desacopladas mecánicamente
Clase de protección alta: IP67, IP68, IP69K
Resolución de hasta 12 bits; versiones de uno y de varios canales
Para aplicaciones móviles con los máximos requisitos de EMC (impulsos ISO, ISO 11452 y norma ECE); aptas para aplicaciones relacionadas con la seguridad según DIN EN ISO 13849

Preguntes Freqüents Tècniques

¿Qué se puede conectar al sensor de ángulo magnético RFE-3200 analógico?

Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik y conectores EEM-33-34 y EEM-33-24.

¿Cómo se pide el sensor de ángulo magnético RFE-3200 analógico?

El código de pedido tiene 7 casillas: versión mecánica, canales, rango, ub, señal, característica y conexión. Por ejemplo, RFE-3201-636-351-521 es la versión con diseño estándar, 1 canal, 0° a 360°, Ub = 12/24 VDC, salida de 0,25 … 4,75 V creciente en sentido horario y conector AMP MQS macho de 6 polos. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.

¿En qué condiciones trabaja el sensor de ángulo magnético RFE-3200 analógico?

Protección: IP67 / IP68 / IP69K.

Propietats

Característica	Especificació
Datos de medida y entorno comunes
Número de canales	1 / 2
Diagnóstico	Activado (en error, la señal queda fuera del rango plausible)
Freqüència d'actualització	típ. 3,4 kHz
Rang de mesura	0 … 30° hasta 0 … 360°, en pasos de 10°
Linealitat independent	≤ ±0,5 % FS
Resolució	12 bits
Repetibilitat	típ. ≤ ±0,1°
Histèresi	típ. < ±0,1° (rango de 360°: típ. < 0,25°; menor, bajo pedido)
Consumo sin carga y protecciones	típ. 12 mA por canal; protegido contra inversión de polaridad y cortocircuito
Resistencia de aislamiento (500 VDC)	≥ 10 MΩ
Vibración IEC 60068-2-6	20 g, 5 … 2000 Hz, Amax = 0,75 mm
Choque IEC 60068-2-27	50 g, 6 ms
Protección ISO 20653	IP67 / IP68 / IP69K
Velocidad máx. de trabajo y vida	Mecánicamente ilimitadas

Opción	Significado
Ejemplo: RFE-3201-636-351-521 = diseño estándar, 1 canal, 0° a 360°, Ub = 12/24 VDC, salida de 0,25 … 4,75 V creciente en sentido horario y conector AMP MQS macho de 6 polos.
1 · Versión mecánica
3201	Diseño estándar
2 · Número de canales
6	1 canal (1x Ub / 1x salida)
7	Parcialmente redundante (1x Ub / 2x salida)
8	Totalmente redundante (2x Ub / 2x salida)
3 · Rango de medida
03	0° … 30° mín.
06, 12, 18, 24, 36	0° … 60°, 120°, 180°, 240°, 360°
36	0° … 360° máx. (otros ángulos, bajo pedido)
4 · Tensión de alimentación Ub
3	12/24 VDC (tensión y corriente)
2	5 VDC (ratiométrica)
5 · Señal de salida (tensión)
4	0,5 … 4,5 VDC
5	0,25 … 4,75 VDC
5 · Señal de salida (corriente)
2	4 … 20 mA
5 · Señal de salida (ratiométrica)
1	5 … 95 % ratiométrica a Ub (0,25 … 4,75 VDC)
2	10 … 90 % ratiométrica a Ub (0,5 … 4,5 VDC)
6 · Característica de salida
1	Creciente en sentido horario
2	Creciente en sentido antihorario
3	Salidas cruzadas, canal 1 creciente en sentido horario (parcialmente redundante)
4	Salidas cruzadas, canal 1 creciente en sentido horario (totalmente redundante)
7 · Conexión eléctrica
521	Conector AMP MQS de 6 polos, macho
El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta.
