Encoder Absolut Monovolta A/958HS
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Monovolta, SENSORS
En entorns industrials exigents, la necessitat d'un posicionament precís sense aturar el procés per fer un homing constant és crítica. L'A/958HS ofereix una solució absoluta que elimina la dependència de senyals externs per determinar la posició inicial i garanteix continuïtat operativa immediata després de qualsevol parada.
L'arquitectura SSI permet una transmissió de dades controlada per rellotge extern, enviant el valor de posició angular des de l'MSB. Amb una resolució estàndard de 16 bits i compatibilitat amb RS422, el sistema assegura una comunicació robusta a freqüències de rellotge entre 100kHz i 800kHz en aplicacions d'alta velocitat.

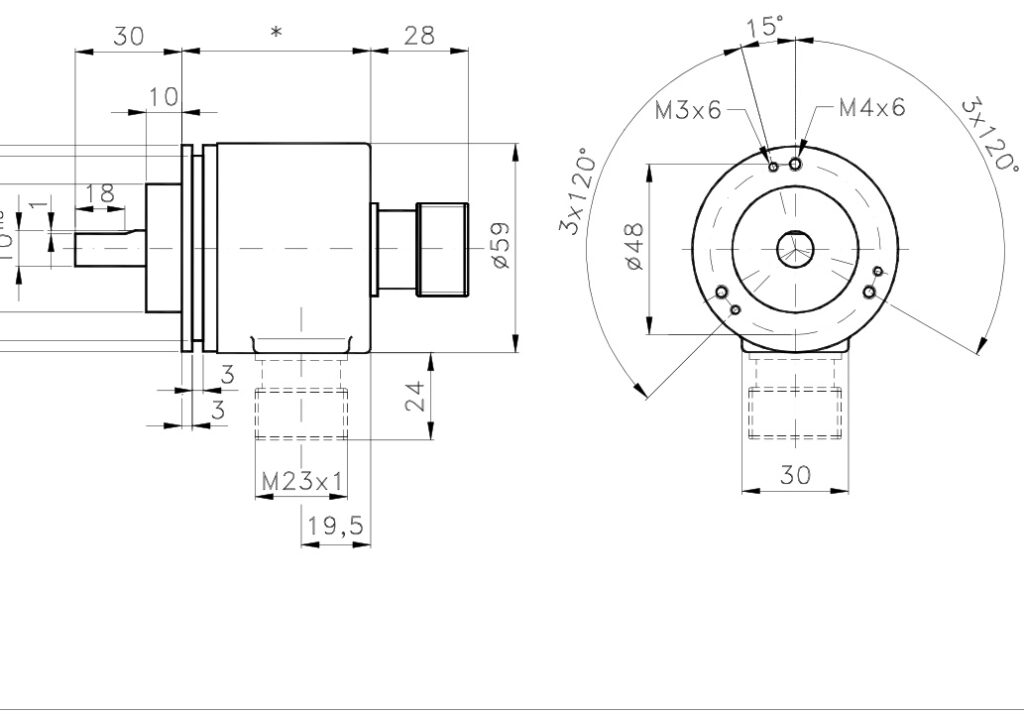

La carcassa robusta suporta fixació mitjançant clips 'Servo-mount' o cargols frontals, garantint estabilitat mecànica. El disseny protegeix els components interns contra pols i impactes, permetent un funcionament fiable en condicions extremes des de –40 fins a +85 °C. Disponible a guemisa.es.
- Alta resolució de 16 bits per revolució amb opció de configuració personalitzada.
- Protecció contra sobretensions i tecnologia SMD per a més durabilitat en camp.
- Vida útil superior a 10^5 hores de funcionament continu a 1000 rpm.
- Certificació EMC segons EN 61000-6-2 i EN 61000-6-4 per a entorns electromagnèticament sorollosos.
Preguntes Freqüents Tècniques
En què es diferencia la sortida SSI estàndard del model amb preestablert?
La variant (SL) només utilitza el protocol SSI per a la lectura de posició. L'opció (S1) afegeix una ordre de preestabliment, permetent reiniciar la posició angular a zero mitjançant senyal extern sense necessitat d'aturar físicament l'eix o fer un homing mecànic.
Quines precaucions d‟alineació requereix l‟eix de l‟A/958HS durant el muntatge?
L'eix ha d'estar perfectament centrat i lliure de joc axial per evitar desgast prematur als rodaments segellats. Es recomana un parell d'acoblament controlat, ja que la càrrega màxima admissible és de 40/110 N radial/axial, superant el límit podria comprometre la integritat de l'Encoder.
Quins connectors i opcions de sortida estan disponibles per a l'A/958HS?
S'ofereixen connectors axials o radials IP65 de 12 pins amb cablatge de 1 metre. A més, hi ha variants amb caixa d'acer inoxidable (codi Q) i rodaments segellats (codi W), així com protecció contra sobretensions (codi X) per a aplicacions crítiques.
Quins són els límits operatius de temperatura i humitat permesos?
El dispositiu opera establement entre -40 °C i +85 °C tant en funcionament com en emmagatzematge. La humitat relativa màxima admissible és del 98% sense condensació líquida, cosa que permet la seva instal·lació a exteriors o zones amb alta variabilitat climàtica industrial.
Com s'integra el senyal SSI amb sistemes de control externs?
La transmissió segueix l'estàndard RS422, permetent una freqüència de rellotge ajustable entre 100kHz i 800kHz. El valor de posició s'emmagatzema internament abans de ser enviat des del MSB, facilitant la integració amb PLC o controladors que requereixin alta velocitat de lectura sense saturar la línia.
Propietats
| Característica | Especificació |
|---|---|
| Tipus de Sensor | Absolut SSI (16 bits/revolució estàndard) |
| Alimentació Vcc | 10÷30 VDC |
| Consum Màxim | 1W (SL) / 1,5W (S1) |
| Freqüència Màx. Funcionament | 800 kHz |
| Temperatura Operació | -40 – +85 °C |
| Pes | 200g |
| Càrrega Màxima Radial/Axial | 40/110 N |
| Resistència a l'Impacte | 30 G x 11 ms |
| Resistència a Vibracions | 10 G (10 – 1000 Hz) |
| Vida Útil Rodaments | >10^5 ha 1000 rpm |
| Protecció IP Costat Sortida | IP65 |
| RPM Màximes Contínues | 6.000 / 3.000 |
| Parell d'arrencada | 50/90 gcm |
| Temperatura del Magatzem | -40 – +85 °C |
