Transductor de par F3 RTS
- Categoría: Par torsor, SENSORES
El Transductor de par F3 RTS es un sensor estático (de reacción) diseñado específicamente para aplicaciones de altísimo par (Heavy Duty), cubriendo rangos desde 30 kNm hasta 50 kNm. A diferencia de los sensores rotativos, el F3 RTS está concebido para medir el par de reacción en carcasas, bancadas o sistemas de freno bloqueados, ofreciendo una rigidez estructural excepcional.
Medición Estática Heavy Duty

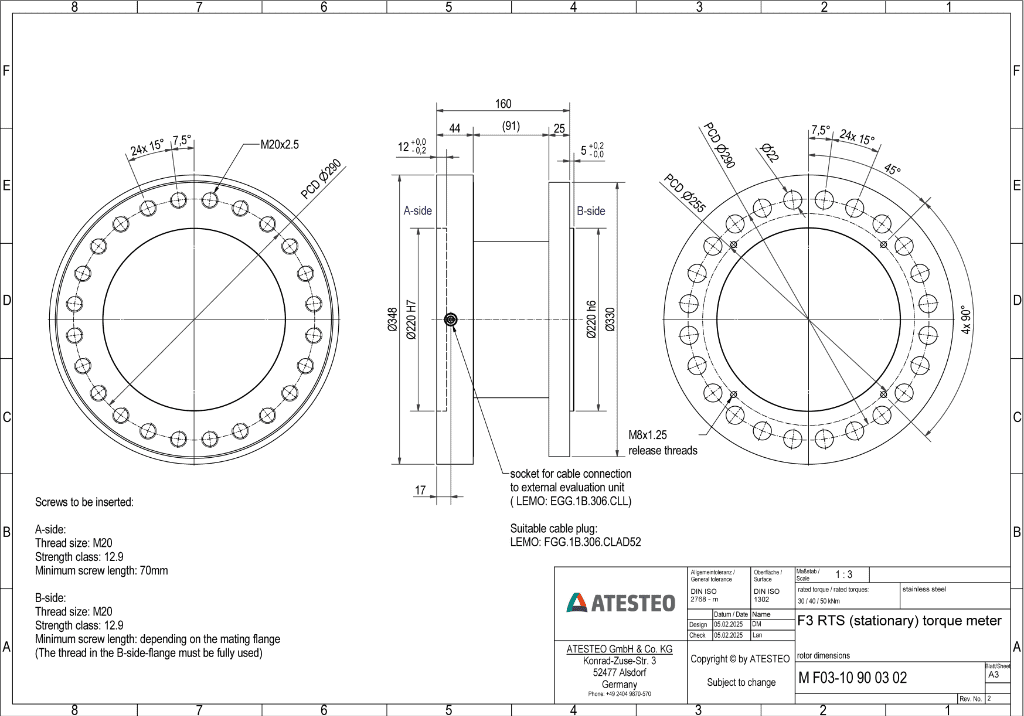

Basado en tecnología de galgas extensiométricas (Strain Gauge), este sensor pasivo proporciona una señal de salida robusta de mV/V, ideal para su conexión a amplificadores de instrumentación externos o unidades de control universales (TCU). Su diseño de brida compacta facilita la integración mecánica en bancos de ensayo y maquinaria pesada, garantizando una transferencia de par segura y axialmente alineada.
Con una clase de precisión de 0.1%, el F3 RTS es la referencia para calibración de llaves hidráulicas de gran capacidad, ensayos de rotura de componentes de transmisión y monitorización de cargas estáticas en ingeniería civil y naval.
Propiedades
Especificaciones Técnicas
| Par Nominal (Mdn) | 30.000 / 40.000 / 50.000 Nm |
| Clase de Precisión | ≤ ± 0.10 % |
| Principio de Medición | Estático / Reacción (Stationary) |
| Salida de Señal | 0.70 mV/V (Pasiva / No amplificada) |
| Resistencia del Puente | 1.400 Ohm (Nominal) |
| Linealidad / Histéresis | ≤ ±0.10% |
| Repetibilidad | ≤ ±0.05% |
| Rango de Temp. (Operativa) | -20 … +85 °C |
| Rigidez Torsional | 26.050 … 36.450 kNm/rad |
| Límite de Carga (Par) | 200% – 250% (Según rango) |
| Carga de Rotura | 400% – 500% (Aprox.) |
| Fuerza Axial Límite | 94 … 114 kN |
| Fuerza Lateral Límite | 24 … 34.6 kN |
| Unidad Compatible (Opcional) | TCU (Serie SAFO) |
