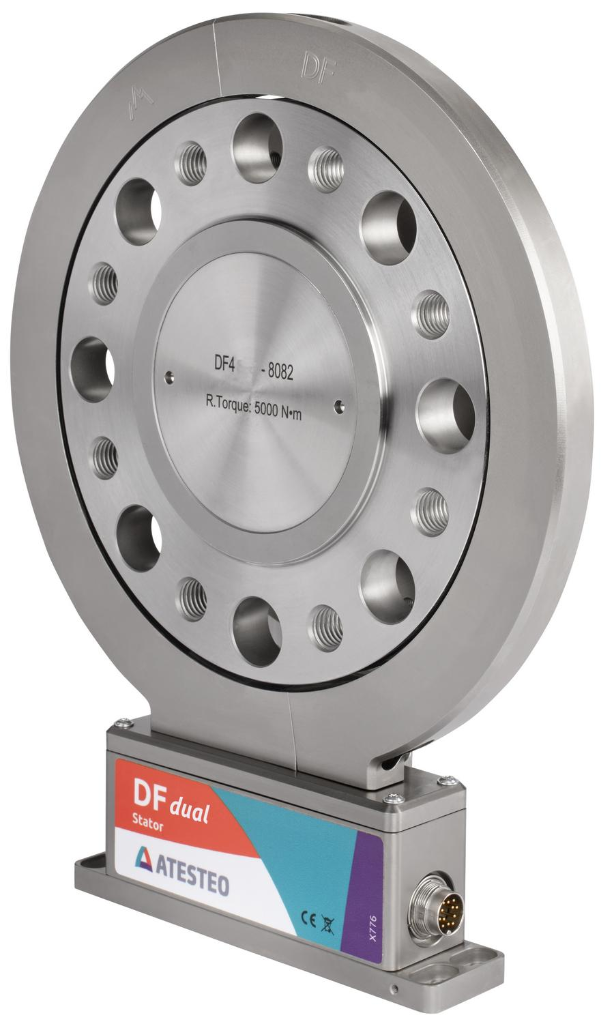

Sensor de Par DF Dual 2 – 1.000 Nm y 20.000 RPM
- Fabricante: ATESTEO
- Categoría: DF Dual, Sensor de par rotativo, SENSORES
El Sensor de Par DF Dual 2 forma parte de la familia DF de Atesteo, diseñado para la medición física de variaciones torsionales en bancos de prueba y aplicaciones industriales de alta exigencia.
Con su arquitectura de estator de anillo partido (split ring stator) reduce la complejidad de instalación al permitir su montaje alrededor de ejes ya integrados en el sistema.
El equipo ejecuta el análisis de esfuerzo estructural a través de módulos de galgas extensiométricas (DMS) sólidamente acoplados al rotor. Para garantizar la máxima integridad de la señal y un funcionamiento libre de mantenimiento o desgaste, la transferencia de datos y energía entre el rotor y el estator se realiza inductivamente sin ningún contacto físico, otorgando una total protección frente a perturbaciones electromagnéticas.
Para más información visita nuestro catálogo de telemetría rotativa.
Consultas Técnicas (FAQ)
¿Cómo se monta el sensor de par DF Dual 2?
El sensor de par DF Dual 2 se monta alrededor de ejes ya integrados en el sistema, gracias a su arquitectura de estator de anillo partido.
¿Qué tipo de protección ofrece el sensor de par DF Dual 2?
El sensor de par DF Dual 2 ofrece una total protección frente a perturbaciones electromagnéticas, gracias a la transferencia de datos y energía inductiva entre el rotor y el estator.
Propiedades
| Rango Nominal de Par (Mnom) | 1.000 Nm |
| Clase de Precisión | 0.05% |
| Velocidad Máxima | 20.000 rpm |
| Principio de Medición | Galgas Extensiométricas (DMS) y Transmisión Digital Inductiva |

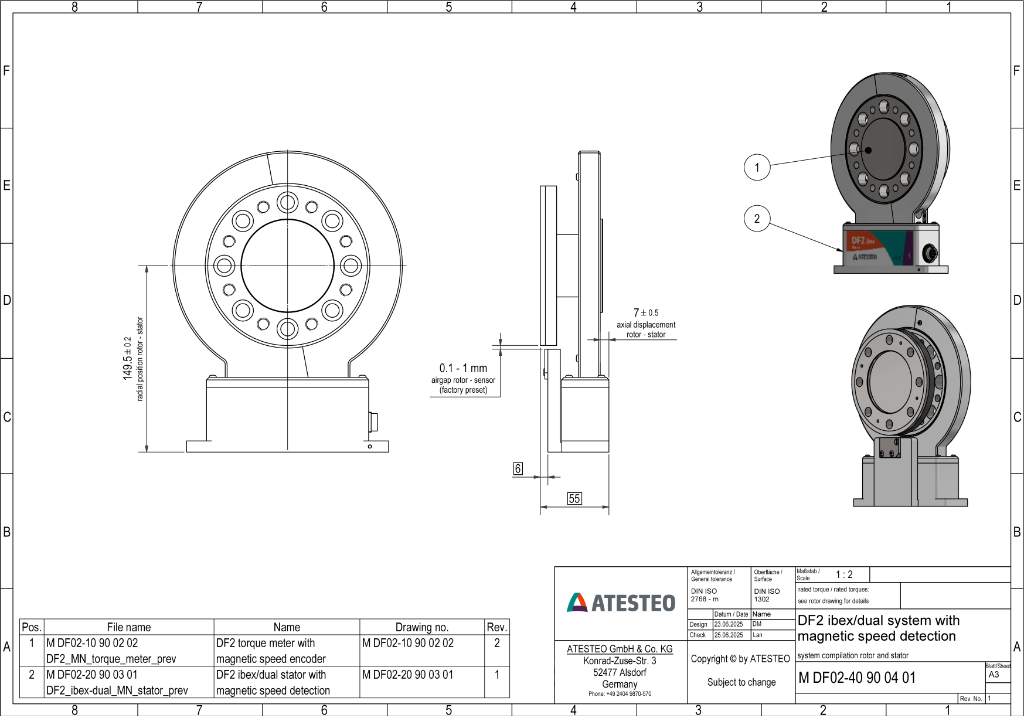

| Diámetro del Círculo Primitivo (PCD) | 101,5 mm |
| Diámetro Exterior del Rotor | 128 mm |
| Longitud (Rotor sin centrado) | 48 mm |
| Inercia del Rotor (Massenträgheitsmoment) | 0,0033 kgm² |
| Peso Estructural (Rotor / Estator) | 1,6 kg / 0,96 kg |
| Salidas de Señal (vía TCU5) | Frecuencia, Analógica (±10V), Protocolo CAN 2B |
| Voltaje de Alimentación | 24 V DC |
| Temperatura Operativa Constante | 0 °C a +80 °C |
| Grado de Protección | NEMA IP54 |
