I/63EH Encoder Incremental ROBUSTO

I/63EH – Encoder Incremental Robusto Ø 63 mm, eje Ø 9.52 mm, resoluciones 1–25 000 ppr, frecuencia hasta 100 kHz, IP67

El encoder incremental ELCIS I/63EH está diseñado para entornos industriales extremadamente exigentes donde la robustez y fiabilidad son clave. Con una carcasa metálica reforzada de Ø 63 mm y un eje macizo de acero inoxidable Ø 9.52 mm, este modelo “heavy-duty” soporta condiciones severas de vibración, impacto, polvo y humedad, gracias a su protección IP67.

Ofrece resoluciones ajustables desde 1 hasta 25 000 pulsos por revolución (ppr), con electrónica configurable para operar con tensiones entre 5 y 30 V DC y diversas salidas (push-pull, line driver, NPN, PNP, colector abierto). Su sistema óptico con LED de larga duración garantiza señales estables y precisas a frecuencias estándar de hasta 100 kHz, con opciones hasta 300 kHz para aplicaciones que demandan mayor velocidad de señal.

Este encoder soporta velocidades continuas de hasta 6 000 rpm (intermitente hasta 7 800 rpm), y resiste impactos de 50 G y vibraciones de 12 G (10–2 000 Hz), asegurando un funcionamiento fiable en aplicaciones industriales, maquinaria pesada, automatización y control de motores en condiciones duras.

Con una construcción robusta en aluminio anodizado y cubierta superior de Valox 420, su peso aproximado es de 600 gramos, posicionándose como una opción ideal para tareas que requieren alta precisión y resistencia al ambiente.

Propiedades

ParámetroEspecificación
ModeloELCIS I/63EH
TipoEncoder incremental robusto, eje macizo, carcasa reforzada
Diámetro carcasaØ 63 mm
Diámetro del ejeØ 9.52 mm acero inoxidable
Resolución1 … 25 000 ppr
Frecuencia máxima salida100 kHz (opcional hasta 300 kHz)
Alimentación5…30 V DC
Tipo de señalPush-pull, line driver, NPN, PNP, colector abierto
Velocidad máxima6 000 rpm continuo; 7 800 rpm intermitente
RodamientosAlta precisión, vida útil 1,5 × 10⁹ revoluciones
Resistencia a impactos50 G × 11 ms
Resistencia a vibraciones12 G (10–2 000 Hz)
Temperatura operación0 °C a +70 °C
Temperatura almacenamiento–30 °C a +85 °C
ProtecciónIP67
Material cuerpoAluminio anodizado; cubierta superior Valox 420
Peso≈ 600 g
Fuente de luzLED, vida útil ≥ 100 000 h

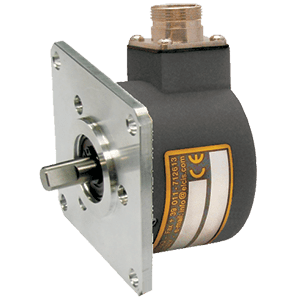

I-63EH Encoder Incremental Robusto
