Acelerómetro Triaxial Monitran MTN/2330
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, SENSORES

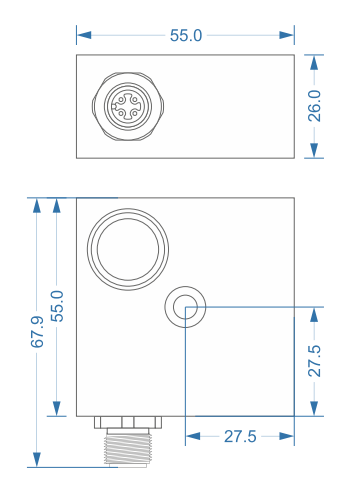

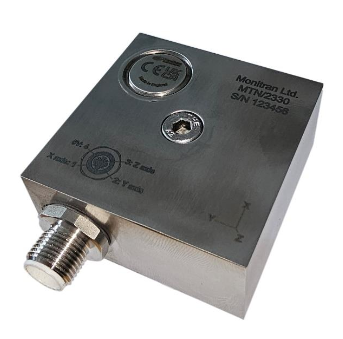

El Monitran MTN/2330 es un acelerómetro triaxial industrial IEPE diseñado para medir simultáneamente la vibración y aceleración en los tres ejes espaciales X, Y y Z. Integra tres elementos de medida independientes en una única carcasa y proporciona tres salidas AC aisladas, permitiendo realizar análisis de vibración tridimensional con un solo sensor.
El MTN/2330 ofrece un rango de aceleración de ±80 g, una sensibilidad nominal de 100 mV/g por eje y una respuesta en frecuencia de 2 Hz a 10 kHz (±5 %). Estas características permiten utilizarlo tanto para monitorización de maquinaria industrial como para adquisición de datos, ensayos mecánicos y aplicaciones de análisis de vibraciones de alta frecuencia.
Su rango de ±80 g permite cubrir aplicaciones en las que se requieran acelerómetros triaxiales de 50 g, 60 g o valores inferiores a 80 g, siempre que el resto de características eléctricas, mecánicas y de frecuencia sean compatibles con el sistema de medida. Su ancho de banda alcanza los 10.000 Hz, lo que facilita la detección y análisis de componentes de vibración de alta frecuencia.
La electrónica interna está aislada para reducir la influencia del ruido eléctrico y mejorar la estabilidad de la tensión de bias. Cada uno de los tres canales dispone de aislamiento interno y el sensor incorpora base eléctricamente aislada y tres jaulas de Faraday, una para cada eje de medida.
El cuerpo está fabricado en acero inoxidable 304 y dispone de protección ambiental IP67, por lo que está preparado para trabajar durante largos periodos en maquinaria y entornos industriales exigentes. Su rango de temperatura de funcionamiento es de -55 °C a +140 °C.
La conexión eléctrica se realiza mediante un conector industrial M12 de 4 pines, que concentra las señales correspondientes a los ejes X, Y y Z. Para la fijación mecánica existen versiones con rosca ¼-28 UNF, M6 × 1,0 y M8 × 1,25, permitiendo adaptar el acelerómetro a diferentes tipos de maquinaria, estructuras y bancos de ensayo.
- Fabricante: Monitran.
- Modelo: MTN/2330.
- Tipo: acelerómetro triaxial industrial de corriente constante / IEPE.
- Número de ejes: 3, medida simultánea X-Y-Z.
- Rango de aceleración: ±80 g.
- Sensibilidad nominal: 100 mV/g ±10 % a 80 Hz.
- Respuesta en frecuencia: 2 Hz a 10 kHz ±5 %.
- Frecuencia máxima de medida: 10.000 Hz.
- Sensibilidad transversal: <5 %.
- Salida: 3 señales AC aisladas correspondientes a X, Y y Z.
- Aislamiento: base aislada y tres jaulas de Faraday.
- Tensión de bias: 12 VDC nominal.
- Conector: M12 de 4 pines.
- Material: acero inoxidable 304.
- Protección: IP67.
- Temperatura de funcionamiento: -55 °C a +140 °C.
- Peso: 457 g nominal.
- Montajes disponibles: ¼-28 UNF, M6 × 1,0 y M8 × 1,25.
Aplicaciones del acelerómetro triaxial Monitran MTN/2330
El MTN/2330 está especialmente indicado cuando es necesario analizar simultáneamente la vibración en los tres ejes espaciales y se requiere un sensor robusto, con amplio rango dinámico y respuesta de frecuencia hasta 10 kHz.
Maquinaria e industria
- Análisis de vibraciones en maquinaria industrial.
- Medición tridimensional de vibración en los ejes X, Y y Z.
- Monitorización de bombas, ventiladores y equipos rotativos.
- Análisis de motores, reductores y conjuntos mecánicos.
- Detección de vibraciones estructurales y resonancias.
- Diagnóstico de maquinaria y mantenimiento predictivo.
Adquisición de datos y bancos de ensayo
- Sistemas multicanal de adquisición de vibraciones.
- Bancos de ensayo mecánicos.
- Análisis espectral de vibraciones.
- Caracterización dinámica de componentes y estructuras.
- Ensayos donde sea necesario registrar simultáneamente los tres ejes.
- Mediciones de aceleración con componentes de frecuencia de hasta 10 kHz.
Automoción, aeroespacial e I+D
- Ensayos de vibración en componentes mecánicos.
- Investigación y desarrollo.
- Caracterización de movimientos y vibraciones tridimensionales.
- Adquisición de datos en ensayos de automoción.
- Aplicaciones de ensayo y análisis en el sector aeroespacial.
Medición simultánea de vibración en los ejes X, Y y Z
Un acelerómetro triaxial permite medir simultáneamente la aceleración en tres direcciones perpendiculares. El Monitran MTN/2330 integra los tres ejes dentro de una única carcasa y proporciona una señal AC independiente para cada uno de ellos.
Esta configuración permite analizar no solo la amplitud de la vibración, sino también su dirección y distribución espacial. Puede resultar especialmente útil en maquinaria o estructuras donde el movimiento no se produce exclusivamente en un único eje.
El uso de un único acelerómetro triaxial también simplifica la instalación frente al empleo de tres acelerómetros monoaxiales independientes, ya que mantiene una posición de medida común para los tres ejes.
Rango de ±80 g y respuesta hasta 10 kHz
El MTN/2330 dispone de un rango de aceleración de ±80 g. Por tanto, puede utilizarse en aplicaciones cuya aceleración máxima prevista sea, por ejemplo, de ±50 g, ya que este valor se encuentra dentro del rango disponible del sensor.
La respuesta en frecuencia especificada es de 2 Hz a 10 kHz con una tolerancia de ±5 %, con un punto de -3 dB a 0,8 Hz. Esto permite analizar desde vibraciones mecánicas relativamente lentas hasta componentes de alta frecuencia de 10.000 Hz.
La combinación de ±80 g y 10 kHz hace que el MTN/2330 pueda utilizarse en aplicaciones donde se necesite simultáneamente un rango elevado de aceleración y un ancho de banda amplio.
Salida IEPE y adquisición de las señales X-Y-Z
El MTN/2330 es un acelerómetro de corriente constante, habitualmente denominado tecnología IEPE. Cada eje proporciona una salida AC de aceleración con una sensibilidad nominal de 100 mV/g.
Para realizar una adquisición triaxial completa, el sistema de medida debe disponer de tres canales de entrada compatibles con acelerómetros IEPE, uno para cada eje X, Y y Z.
Las señales internas están aisladas para reducir la influencia del ruido eléctrico. El sensor incorpora una base eléctricamente aislada y una jaula de Faraday independiente para cada uno de los tres canales.
Construcción industrial en acero inoxidable e IP67
El MTN/2330 está construido en acero inoxidable 304 y ha sido desarrollado para el análisis de vibración de larga duración en entornos industriales exigentes.
Su grado de protección IP67 proporciona protección frente a la entrada de polvo y agua dentro de los límites definidos por este grado de protección.
Puede trabajar en un rango de temperatura de -55 °C a +140 °C, lo que permite su instalación en una amplia variedad de aplicaciones industriales y sistemas de ensayo.
Conexión M12 y versiones de montaje
La conexión eléctrica del acelerómetro se realiza mediante un conector M12 de 4 pines, utilizado para transmitir las señales correspondientes a los tres ejes de medida.
Monitran ofrece tres versiones principales según la rosca utilizada para fijar el acelerómetro:
- MTN/2330: montaje mediante rosca ¼-28 UNF macho.
- MTN/2330M6: montaje mediante rosca M6 × 1,0 macho.
- MTN/2330M8: montaje mediante rosca M8 × 1,25 macho.
La selección de la rosca debe realizarse en función de la superficie y del punto de montaje de la máquina o estructura donde se instalará el acelerómetro.
Para obtener una buena respuesta en frecuencia es importante asegurar un montaje mecánico rígido y una correcta unión entre la base del sensor y la superficie de medida.
Selección del Monitran MTN/2330
El MTN/2330 resulta especialmente adecuado cuando se necesita combinar medida triaxial, rango de aceleración elevado y respuesta de frecuencia hasta 10 kHz en un sensor de construcción industrial.
Antes de seleccionar el acelerómetro conviene definir:
- Rango máximo de aceleración esperado.
- Frecuencia máxima que debe analizarse.
- Necesidad de medida en uno o tres ejes.
- Compatibilidad del sistema de adquisición con señales IEPE.
- Número de canales IEPE disponibles.
- Tipo de rosca necesaria para el montaje.
- Temperatura de funcionamiento.
- Condiciones ambientales de la instalación.
Para una aplicación que requiera, por ejemplo, un acelerómetro triaxial de 50 g con respuesta hasta 10.000 Hz, el MTN/2330 puede cubrir ambos requisitos gracias a su rango de ±80 g y su respuesta en frecuencia de hasta 10 kHz.
Consúltenos las características de la aplicación y del sistema de adquisición para comprobar la compatibilidad y seleccionar la versión de montaje más adecuada.
Preguntas frecuentes sobre el acelerómetro Monitran MTN/2330
¿El Monitran MTN/2330 es un acelerómetro triaxial?
Sí. El MTN/2330 mide simultáneamente la aceleración en los tres ejes X, Y y Z y proporciona una salida AC independiente para cada eje.
¿Cuál es el rango de aceleración del MTN/2330?
El rango de aceleración especificado es de ±80 g.
¿El MTN/2330 puede utilizarse para medir hasta 50 g?
Sí. Un requerimiento máximo de 50 g se encuentra dentro del rango de medida de ±80 g del acelerómetro.
¿Cuál es la frecuencia máxima del MTN/2330?
La respuesta en frecuencia especificada es de 2 Hz a 10 kHz ±5 %, por lo que el acelerómetro permite medir componentes de vibración de hasta 10.000 Hz dentro de esta tolerancia.
¿Qué sensibilidad tiene?
La sensibilidad nominal es de 100 mV/g ±10 % a 80 Hz.
¿Qué tipo de salida utiliza?
El MTN/2330 es un acelerómetro de corriente constante o IEPE y proporciona tres salidas AC aisladas, correspondientes a los ejes X, Y y Z.
¿Qué sistema de adquisición necesito?
Para aprovechar los tres ejes simultáneamente se necesita un sistema de adquisición o analizador con tres canales compatibles con sensores IEPE.
¿Qué conector utiliza?
Utiliza un conector industrial M12 de 4 pines.
¿Qué versiones de montaje existen?
La referencia MTN/2330 utiliza una rosca ¼-28 UNF macho. También están disponibles el MTN/2330M6 con rosca M6 × 1,0 y el MTN/2330M8 con rosca M8 × 1,25.
¿Es adecuado para entornos industriales?
Sí. Está fabricado en acero inoxidable 304, dispone de protección IP67 y tiene un rango de temperatura de funcionamiento de -55 °C a +140 °C.
Propiedades
| ESPECIFICACIONES TÉCNICAS MONITRAN MTN/2330 | |
|---|---|
| Modelo | Monitran MTN/2330 |
| Tipo de sensor | Acelerómetro triaxial de corriente constante (IEPE) |
| Número de ejes | 3: X, Y y Z simultáneos |
| Rango de aceleración | ±80 g |
| Sensibilidad nominal | 100 mV/g ±10 % a 80 Hz |
| Respuesta en frecuencia | 2 Hz a 10 kHz ±5 % (-3 dB a 0,8 Hz) |
| Sensibilidad transversal | <5 % |
| Salidas | 3 salidas AC aisladas, X / Y / Z |
| Aislamiento | Base aislada y 3 jaulas de Faraday |
| Tensión de bias | 12 VDC nominal |
| Temperatura de funcionamiento | -55 °C a +140 °C |
| Material | Acero inoxidable 304 |
| Conector | M12 de 4 pines |
| Montaje MTN/2330 | ¼-28 UNF macho |
| Montaje MTN/2330M6 | M6 × 1,0 macho |
| Montaje MTN/2330M8 | M8 × 1,25 macho |
| Peso | 457 g nominal |
| Grado de protección | IP67 |
