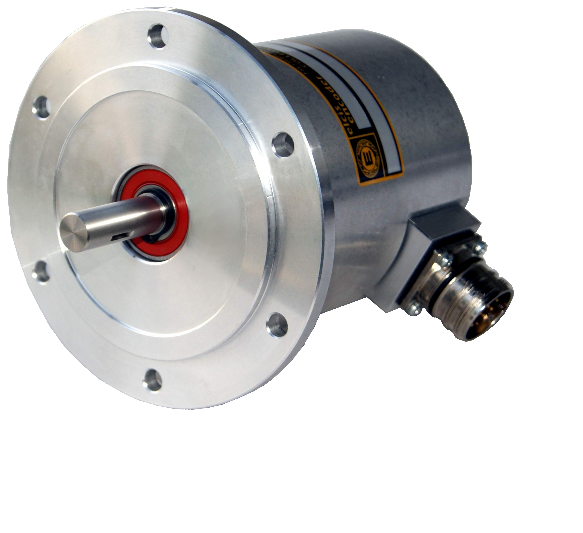

Codificador absoluto multivuelta A/7115R
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto multivolta, SENSORES
As aplicacións industriais máis esixentes requiren sensores capaces de soportar enormes cargas e vibracións sen fallos. Os codificadores sen o soporte axeitado sucumben á tensión e á tensión, o que obriga a paradas de liña e a un mantemento correctivo prohibitivamente caro.
O modelo 7115R resolve estes problemas grazas á súa carcasa mecanizada con fluído tipo B10. Esta solución integra electrónica SSI absoluta e programable (65536 x 4096 rotacións) xunto con saídas incrementais de seno/coseno. A súa interface RS422 permite unha configuración completa no campo para axustar a resolución, a dirección e o valor predefinido.
O seu impresionante chasis de aluminio anodizado sólido de 1500 gramos e o seu eixo de aceiro inoxidable de Ø 11 h7 garanten unha tolerancia de carga de 8 kg. Está especialmente deseñado para ambientes agresivos e pódese pedir coa certificación IP66. guemisa.es.
- Carcasa sobredimensionada (1,5 kg) con fluído B10 deseñada especificamente para ambientes agresivos.
- Eixo de aceiro inoxidable capaz de soportar cargas asimétricas de ata 8 kg de forma continua.
- Lectura absoluta de dobre núcleo (65536 x 4096) configurable a través de SSI ou RS422.
- Inmunidade a impactos de ata 50 G e repetitivos sen perda da calibración absoluta.
Preguntas técnicas frecuentes
Por que pesa tanto o equipo (1,5 kg)?
O modelo 7115R (opción R) presenta unha carcasa sólida e un deseño de fluído B10 que reforza considerablemente a estrutura contra vibracións severas (12 G) e impactos (50 G), o que o converte no codificador definitivo para aplicacións de minería, fabricación de aceiro e maquinaria pesada móbil.
Como se configuran os parámetros internos?
Usando o software para PC cun cable USB (opción PR) ou a través da interface RS422 intercambiando comandos ASCII, pódese definir o tipo de código de lectura, axustar o valor predefinido ou cambiar a dirección do incremento.
Ofrece unha protección real contra axentes externos?
O modelo básico (IP64) é resistente ao po e, ao seleccionar a opción Z (stagno 66), os rolamentos están selados, elevando a protección a IP66, o que leva a un aumento do par a 90 gcm.
Propiedades
| Característica | Especificación |
|---|---|
| Fonte de alimentación Vcc | 10 ÷ 30 V CC |
| Eixo de saída | Ø 11 mm Inox h7 |
| Peso do dispositivo | 1500 gramos |
| Carga radial/axial máxima | 8 kg |
| Resolución absoluta | 65536 x 4096 xiros |
| Frecuencia máxima de reloxo | 500 kHz |
| Temperatura de funcionamento | -20 – +85 °C |
| Protección IP | IP64 (IP66 opcional) |
| RPM continuas máximas | 6000 (estándar) / 3000 (IP66) |
| Par de arranque | 50 / 90 gcm |
| Resistencia ao impacto | 50 G x 11 ms |
| Resistencia ás vibracións | 12 G (10 – 2000 Hz) |
| Formato | Recipiente con Fluida B10 |
