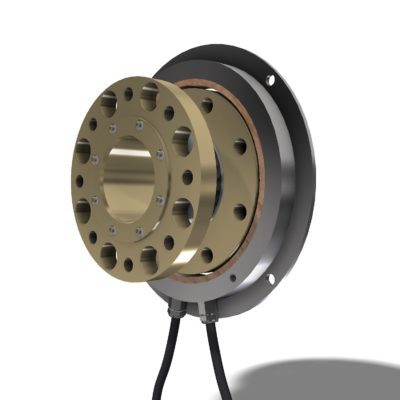

Capteur de couple ATESTEO TeS Z50 : mesure de haute précision pour applications dynamiques

L'ATESTEO TeS Z50 est un capteur de couple rotatif haute précision de la série T innovante d'ATESTEO. Ce capteur est spécialement conçu pour les mesures hautement dynamiques dans des environnements exigeants, tels que les bancs d'essai de groupes motopropulseurs.

Principales caractéristiques et avantages :

• Conception optimisée hautement dynamique : Il intègre un rotor en titane, ce qui réduit considérablement sa masse et son inertie. Cette caractéristique est essentielle pour capter avec précision les variations rapides de couple et les vibrations de torsion.
• Flexibilité d'intégration : Sa conception à bride comprend un trou central dans le rotor, permettant le passage direct d'un deuxième arbre, de faisceaux de câbles ou de tubes à travers le capteur. Cela simplifie l'installation sur des bancs d'essai complexes et optimise l'espace.
• Immunité aux interférences : Il utilise la technologie de transmission du signal infrarouge (IR), ce qui lui confère une immunité maximale aux interférences électromagnétiques, même dans les environnements à courants élevés générés par des onduleurs rapides. Cela garantit l'intégrité et la fiabilité du signal.
• Haute précision : Il offre une classe de précision allant jusqu'à $\le \pm 0.05\%$ FS (pour le modèle de base Z50), garantissant des résultats de mesure fiables et cohérents. La série T peut atteindre jusqu'à$\pm 0.02\%$.
• Capacité de double portée : Il permet de mesurer des valeurs de couple plus faibles avec une plus grande précision grâce à l'intégration d'une seconde section d'amplification. Cela optimise l'utilisation du capteur lors des cycles de test présentant de fortes variations de couple.
• Canal de surcharge : Il comprend un canal de surcharge qui permet de continuer à mesurer le couple même lorsque la plage nominale est dépassée (jusqu'à 300% du couple nominal), ce qui est utile pour analyser les séquences ou les défauts indésirables.
• Réponse dynamique exceptionnelle : Les sorties de fréquence offrent une dynamique impressionnante allant jusqu'à $7\text{ kHz}$, ce qui le rend idéal pour une analyse détaillée de la dynamique des groupes motopropulseurs modernes.
• Unité d'évaluation à distance (TCU) : Il est complété par une unité d'évaluation à distance, qui facilite l'installation et la maintenance, et permet son utilisation dans des espaces confinés ou à fortes vibrations.
• Sorties polyvalentes : Il offre une large gamme d'interfaces de sortie, notamment fréquence (RS422), analogique (tension et courant), CAN, RS232 et alarme, garantissant une compatibilité maximale avec divers systèmes de contrôle et d'acquisition de données.

Le TeS Z50 de la marque CENSURÉ Il s'agit d'une solution robuste et précise pour la mesure du couple dans les applications critiques de recherche, de développement et de test industriels, en particulier dans le secteur automobile.
