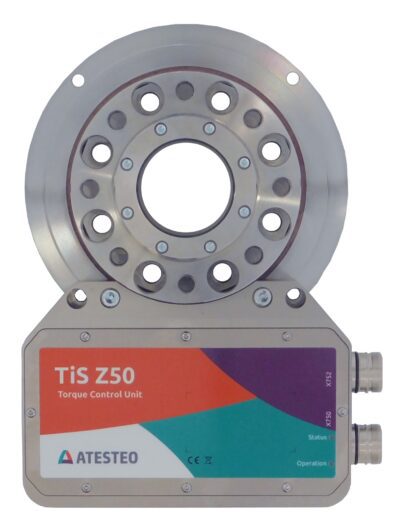

TiS Z50
Il TiS Z50 de la marque ATESTEO, c'est un capteur de couple rotatif à haute dynamique et haute précision, spécialement conçu pour les applications de mesure exigeantes, telles que les essais sur banc d'essai et la validation du groupe motopropulseur. Son rotor ultra-léger est fabriqué en titane, combiné avec un trou central qui permet le passage d'un deuxième axe, de câbles ou de tuyaux, optimise l'intégration mécanique sans sacrifier la dynamique ou la précision.
Son transmission infrarouge (IR) Offre une immunité robuste aux interférences électromagnétiques, garantissant un signal clair même dans les environnements à courant élevé. Il offre des plages de couple réglables entre 50 et 1 000 Nm, avec une précision allant jusqu'à ±0,05 % FSet des vitesses de fonctionnement allant jusqu'à 15 000 tr/min (25 000 tr/min en option). Il dispose également de plusieurs interfaces de sortie, notamment fréquence, tension, courant, CAN et alarme. Tout cela fait du TiS Z50 une solution efficace et fiable pour l'analyse dynamique et le développement industriel.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Type de capteur | Capteur de couple rotatif (ATESTEO série T) |
| Matériau du rotor | Titane (rotor ultra-léger à faible inertie) |
| Trou central | Oui (pour arbre secondaire ou câblé) |
| Plage de couple nominal | 50 Nm, 100 Nm, 200 Nm, 500 Nm, 1 000 Nm (configurable) |
| Classe de précision | ≤ ±0,10 % ou ≤ ±0,05 % (selon la version) |
| Vitesse de rotation maximale | 15 000 tr/min (jusqu'à 25 000 tr/min en option) |
| Diamètre PCD (cercle de boulonnage) | 101,5 mm |
| Départs disponibles | Fréquence (RS422), tension, courant, CAN, alarme |
| Plage de température (rotor) | -20 °C … 85 °C ; stockage : -30 °C … 85 °C |
| Protection | Rotor et stator IP54 |
| Alimentation | 24 V CC (23 … 25 V) ; < 0,70 A mesuré, < 2 A au démarrage |
| Dynamique de sortie | Fréquence : ≤ 7 kHz ; tension/sortie : ≤ 1 kHz ; CAN : ≤ 1 000 messages/s |
