TRS-0025

Referencia fabricante: 400023271

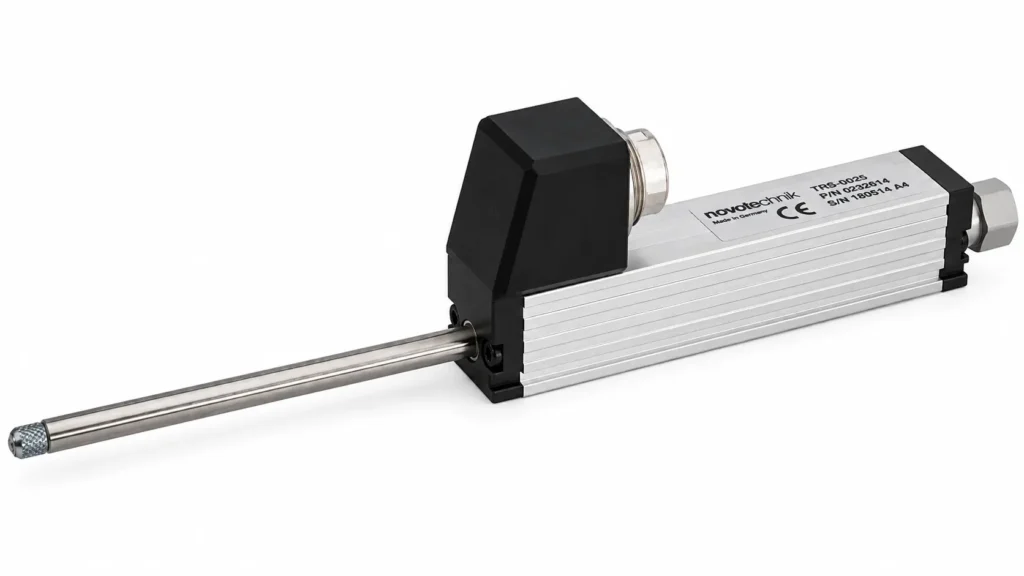

Il Novotechnik TRS-0025, artículo 400023271, c'est un sensor lineal potenciométrico industrial de corto recorrido, diseñado para la medición continua de posición lineal en aplicaciones de automatización, maquinaria industrial, equipos de montaje, bancos de ensayo y sistemas de control de desplazamiento.

Este modelo pertenece a la serie TR/TRS de Novotechnik, una familia de transductores potenciométricos compactos con muelle de retorno interno. Su diseño de sección reducida de 18 x 18 mm permite integrarlo fácilmente en espacios limitados, manteniendo una construcción robusta para aplicaciones industriales exigentes.

La versión TRS-0025 / 400023271 dispone de un rango eléctrico definido de 0…25 mm, conexión mediante conector M16 y una linealidad independiente ≤ ±0,2 % FS. La carrera mecánica correspondiente al tamaño TR/TRS-0025 es de 30 mm, mientras que el rango eléctrico de medición indicado por Novotechnik es de 0…27 mm. Para la referencia comercial TRS-0025, el rango definido de trabajo es 0…25 mm.

El principio de medida es potenciométrico resistivo, con salida tipo divisor de tensión. El elemento resistivo es de plástico conductivo y el cursor utiliza un sistema multifinger de metal noble con amortiguación elastomérica, proporcionando una señal proporcional al desplazamiento del vástago. Para mantener las prestaciones especificadas, el sensor debe utilizarse como divisor de tensión con carga prácticamente nula sobre el cursor.

Uno de los puntos diferenciales del sensor lineal potenciométrico Novotechnik TRS-0025 es su vástago de accionamiento soportado por ambos lados, mediante cojinetes deslizantes DU. Esta construcción permite soportar mejor esfuerzos laterales en la punta del palpador, por ejemplo en aplicaciones de seguimiento de levas, placas inclinadas o elementos mecánicos de contacto.

La carcasa está fabricada en aluminium anodisé y el vástago en acero inoxidable AISI 303 / 1.4305, con protección antigiro y rosca interna M2.5 x 6. La punta de palpado incluida es de acero inoxidable, con rosca exterior M2.5 y bola metálica endurecida prensada.

A nivel eléctrico, el TRS-0025 trabaja con una resistencia nominal de 1 kΩ, tolerancia de resistencia de ±20 % y tensión máxima de alimentación de 42 VDC para esta longitud de carrera. La repetibilidad especificada para la serie es de ≤ ±0,002 mm, con un coeficiente de temperatura típico de 5 ppm/K.

El sensor está diseñado para entornos industriales con vibraciones y choques mecánicos. La ficha técnica especifica resistencia a vibración según IEC 60068-2-6: 20 g, 5…2000 Hz y resistencia a choque según IEC 60068-2-27: 50 g, 11 ms. La protección del sensor es IP40 según DIN EN 60529, con temperatura de trabajo de -30…+100 ºC para las versiones con conector M16. La vida útil indicada es superior a 100 millones de movimientos.

Por sus características, el Novotechnik TRS-0025 es especialmente adecuado para aplicaciones de medición y control de posición en maquinaria de fabricación, máquinas de madera, remachadoras, maquinaria de embalaje, máquinas de soldadura, dispositivos de montaje y prueba, equipos médicos y automatización de edificios.

Cuando se requiere una señal normalizada para PLC o sistemas de adquisición, el TRS-0025 puede combinarse con acondicionadores de señal para obtener salidas industriales como 0…10 V soit 4…20 mA.
