Bouquetin DF

Capteur de couple de 500 Nm à 10 kNm, précision 0,041 TP3T, vitesse maximale de 6 500 tr/min à 25 000 tr/min

Fabricant: CENSURÉ
Catégorie: couple, CAPTEURS

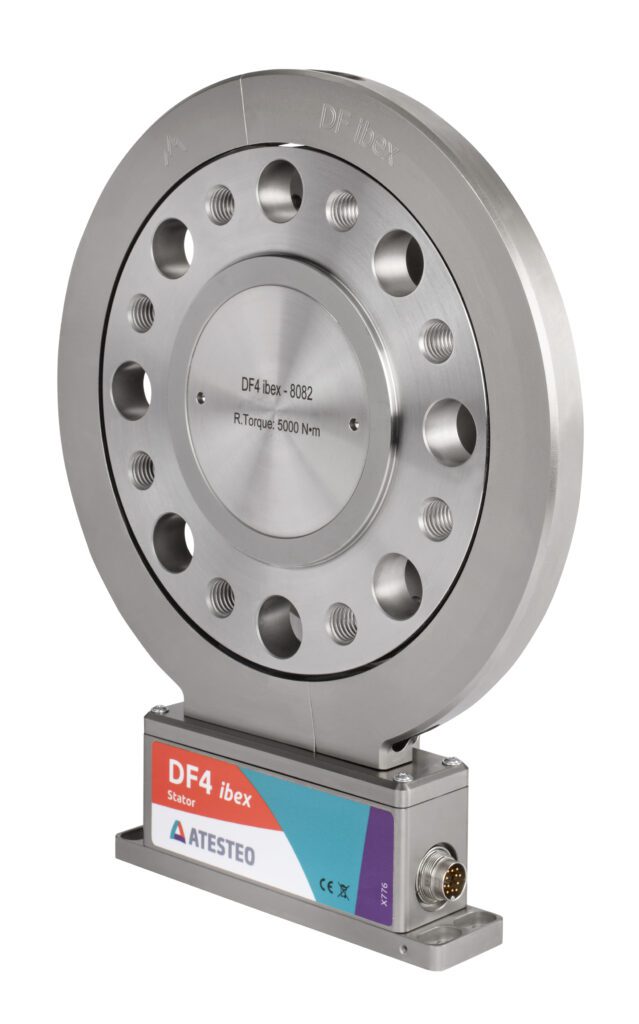

Le capteur de couple Bouquetin DF ATESTEO est une clé dynamométrique rotative d'excellence technologique maximale, conçue pour offrir précision incroyablement élevée (≤ ± 0,02 %), idéal pour les applications exigeantes de test de groupes motopropulseurs. Sa conception compacte, avec bride DIN standard et stator annulaire, permet une installation efficace sans compromettre la précision ni la fonctionnalité. Ce capteur intelligent comprend un canal de surcharge couvrant jusqu'à 300 % de couple nominal, en plus de transmettre la température du rotor et les données de diagnostic (« débogage »). Le système est facilement configurable grâce à une interface web intuitive, simplifiant ainsi la configuration et la surveillance.

Propriétés

Fonctionnalité	Spécification
Plage de couple nominal	500 – 10 000 Nm (personnalisable)
Précision (classe)	≤ ± 0,02 % FS
Conversion numérique A/N	24 bits
Sortie analogique N/A	16 bits
Vitesse maximale	Jusqu'à 25 000 tr/min
Taux d'échantillonnage total	25 kHz
Plage de température de fonctionnement	0 … 85 °C
Dimensions de la bride (DIN)	Diamètre du cercle de boulonnage : 84 – 196 mm
Canal de surcharge	Jusqu'à 300 % de couple nominal
Autres chaînes supplémentaires	Température du rotor, valeurs de débogage
Interfaces de sortie	Fréquence (RS422), tension, bus CAN, alarmes
Facultatif	Capteur de vitesse magnétique, Ethernet 10/100 Mbit
