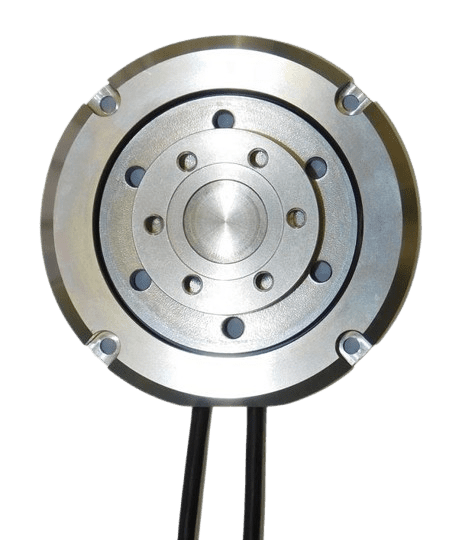

Capteur de couple HSTT2eS 200 Nm | 40 000 tr/min | Micrométrie balistique
Le HSTT2eS (transducteur de couple haute vitesse – gamme 2) représente le summum du couple au sein de la famille balistique Atesteo, capable de fournir des vecteurs de couple de 200 Nm sur des bancs d'essai ultra-rapides. Sa conception microstructurée est exclusivement destinée aux turbines d'essieux électriques exigeantes, à la robotique aérospatiale et aux moteurs électriques à très haute vitesse. Malgré une capacité de couple deux fois supérieure à celle de ses homologues plus petits, le HSTT2eS conserve une vitesse de rotation maximale remarquable de 30 000 tr/min en régime continu et de 40 000 tr/min en crête (en configuration de test optionnelle). L'ensemble est intégré dans un accouplement central concentrique via une bride PCD affleurante de 66,0 mm, ce qui permet d'obtenir une masse inertielle de seulement 0,0003 kg·m², évitant ainsi toute rupture due à la force centrifuge parasite.
Comme toutes les technologies de la génération « eS », la capture et le transfert par pont de Wheatstone ne reposent pas sur des rotors électromagnétiques conventionnels, mais sur un canon à télémétrie purement optique. L'élimination des composants magnétiques confère au HSTT2eS un blindage EMI complet contre les pics de tension rayonnés (dV/dt) provenant des moteurs électriques haute tension adjacents. Il en résulte un profil de mesure parfaitement pur et sans frottement, de classe ≤ ±0,05%, insensible à l'échauffement par frottement. Idéal pour les bancs d'essai explorant les limites dynamiques des moteurs de demain. Dimensionnez votre ingénierie de contrôle en naviguant dans le Catégorie de capteurs de couple pour les régimes balistiques, ou contact pour l'intégration au niveau central à partir du Page d'accueil de Guemisa.
Propriétés
| Plage métrologique nominale (Nm) | 200 N·m (Capacité supplémentaire – Micro-torsion) |
| Banc d'essai de limite de rotation | 30 000 tr/min en continu / 40 000 tr/min (option pics balistiques) |

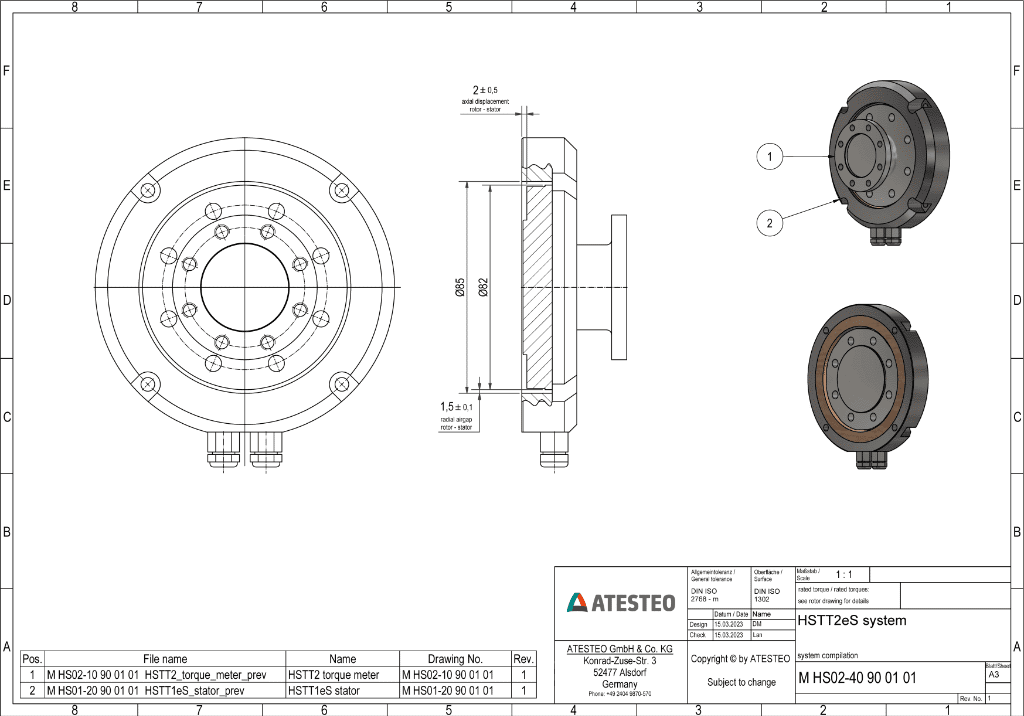

| Diamètre de concentricité métrique | Bride ISO stricte 66,0 mm (montage anti-vibrations) |
| Densité d'inertie structurelle | 0,0003 kgm² (Profil nul par rapport à la force centrifuge) |
| Vérification de classe (sous charge) | ≤ ±0,05% (Non altéré par la microfriction) |
| Télémétrie de lecture aseptique | Faisceau optique multipoint (rejette la connexion galvanique) |
| Résilience métrologique des interférences électromagnétiques | Blocage total des dérivés électromagnétiques des onduleurs |
| Tolérance thermique de référence | 10…60 °C (Déviation thermique relative nulle) |
| Objectif Déploiement sectoriel | Moteurs électriques à grande vitesse / Composants pour aéronefs et essieux électriques |
