Capteur de couple DF4 Plus 4 000-5 000 Nm | 15 000 tr/min | Étalonnage certifié
- Fabricant: CENSURÉ
- Catégorie: Capteur de couple, CAPTEURS
Le capteur est utilisé sur le banc d'essai à couple élevé, garantissant une compatibilité mécanique absolue (1:1). Il est entièrement conçu comme un capteur. remplacement direct Son noyau rotatif converge immédiatement vers un gabarit de montage à bride PCD de 155,5 mm. La standardisation de cette structure géométrique est essentielle pour fixer le transducteur sans nécessiter de modifications destructives de l'arbre du rotor, ce qui réduit les temps d'arrêt pour maintenance et élimine les coûts d'ingénierie considérables liés à une infrastructure de validation lourde.
La stabilisation électromagnétique est obtenue par télémétrie inductive (double fréquence), qui filtre le spectre dynamique jusqu'à 15 000 tr/min en fonctionnement continu, assurant une immunité EMI totale de classe 0,04. L'émission analytique contourne tous les bruits parasites émis par les groupes électrogènes et les convertisseurs de fréquence adjacents. capteurs de couple Ils réussissent une qualification métrologique rigoureuse déterminée par le bureau technique de Guemisa.
Propriétés
| Plage nominale (Nm) | 4 000 … 5 000 |
| Limite de rotation constante | 15 000 tr/min |
| Précision globale | Classe 0,04 |

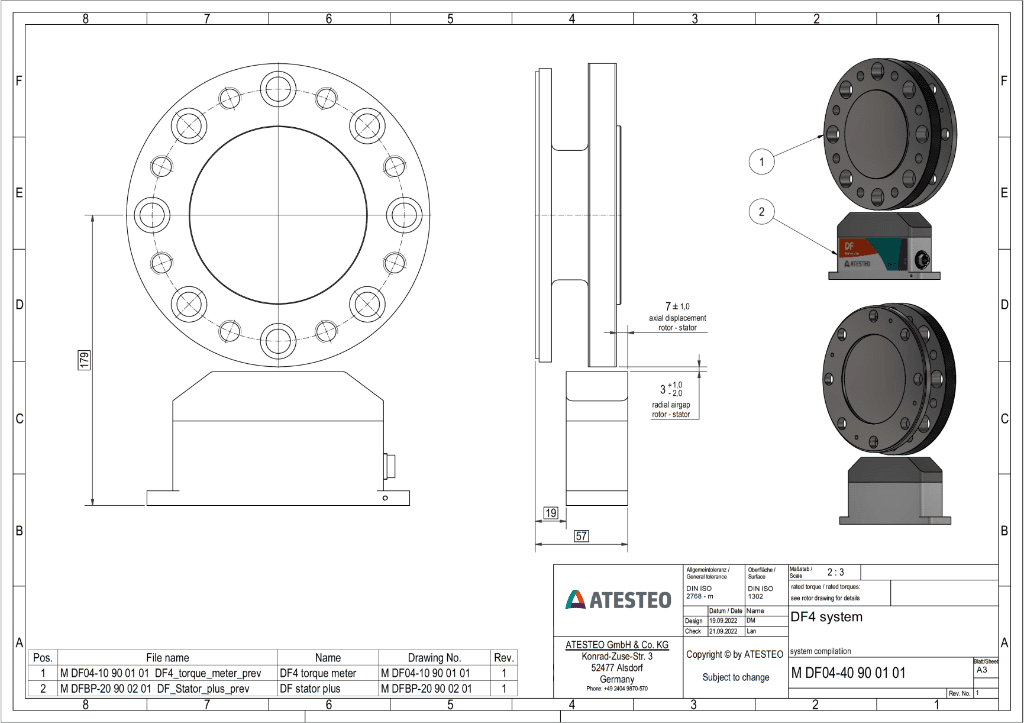

| Modèle de bride rotative | Entraxe 155,5 mm / 8 trous |
| Technologie de transmission | Télémétrie inductive (double fréquence) |
| Tension de sortie analogique | +/- 10 V / Fréquence configurable |
| Tension d'alimentation CC | 23…25 V CC |
| Niveau de protection de l'environnement | IP54 |
| Courbe de température de fonctionnement | -20°C … +85°C |
| Rigidité en torsion | 1,988 … 3,317 kNm/rad |
