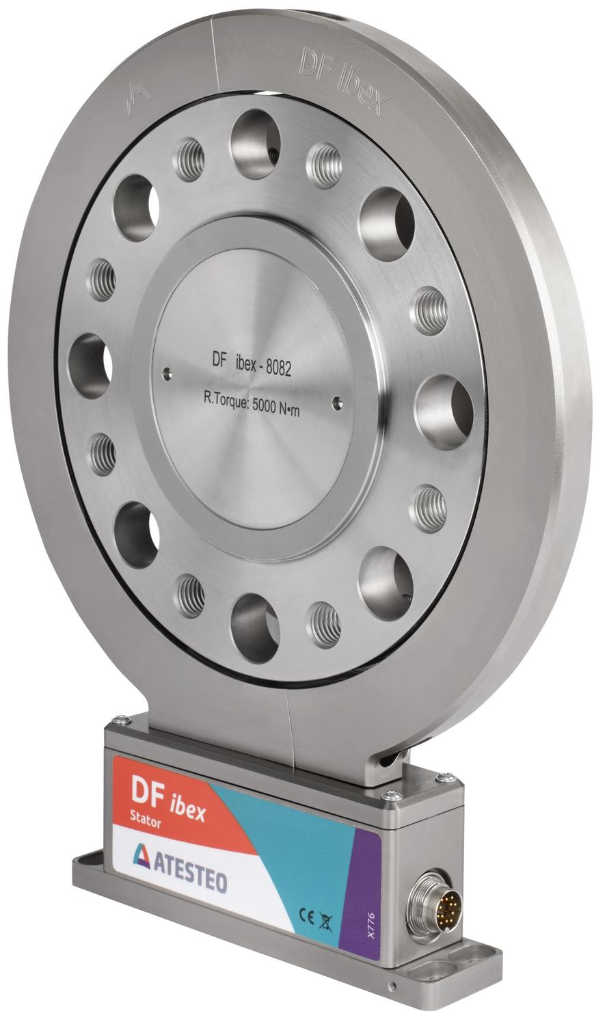

Transductor de Par Torsor DF Ibex 1 | 500 Nm | 21.000 RPM | Estator d'Anell Partit
- Fabricant: ATESTEU
- Categoria: Sensor per torsor, SENSORS
El Transductor de Par Torsor DF Ibex 1 redefineix els estàndards de metrologia rotativa en bancs de validació dinàmica d'e-drives i automoció de competició. La seva arquitectura disruptiva incorpora un estator d'anell partit (split ring stator), una innovació orientada a eradicar els temps d'inactivitat mecànics a la planta. Aquesta configuració permet una instal·lació i extracció radial directa sobre el tren cinemàtic sense necessitat de desacoblar els eixos rotatius crítics. Amb una capacitat d'integració mil·limètrica sobre un patró estricte ISO PCD de 84.0 mm, l'equip suporta dinàmiques torsionals severes de fins a 500 N·m, absorbint elevats pics transitoris de fatiga asimètrica tèrmica i mecànica.
A diferència dels torquímetres tradicionals ancorats sota rodaments físics o frecs mecànics, la sèrie DF Ibex garanteix la integritat total de la mesura mitjançant una transferència de senyal i energia purament inductiva i lliure de desgast. L'eliminació del contacte fotònic o d'arrossegament físic protegeix la cadena mètrica a règims crítics continuats de 21.000 RPM. Simultàniament, la seva topologia amb inèrcia hiperreduïda de només 0.0017 kg·m² anul·la qualsevol component centrífug paramètric en la resposta del rotor. La sortida bruta provinent dels extensió metres DMS viatja sense compressió cap a la unitat avaluadora TCU5, garantint telemetria impecable a través de protocols industrials bus CAN 2B i canals de freqüència ràpida RS422 a 60 kHz amb precisions metrològiques de màxima graduació (0.02%).
Per projectar matrius de calibratge i fiabilitat total als seus bancs d'absorció, contrast i complementi aquesta plataforma tàctica explorant el nostre cluster superior expert en Sensors de Par Torsor Industrials. Així mateix, per al disseny paramètric de noves línies de testatge amb telemetria híbrida, recorri el catàleg matriu oficial a la Pàgina Principal d'Instrumentació Guemisa. Contacti'ns avui per rebre dimensionament i validació tècnica sobre el seu projecte dinamomètric.
Consultes d'Enginyeria Integrades (FAQ)
La matriu d'anell partit fomenta l'acoblament o manteniment radial sense alterar de cap manera la cadena longitudinal de transmissió ja alineada. Perquè evita desacoblar cardans ni haver de recol·locar els components ancorats al PCD rígid de 84.0 mm, els costos operacionals derivats d'inactivitat tècnica (Downtime) s'aminoren dramàticament, possibilitant una eficiència motriu total.
La clau rau a purificar el vector de parell eliminant tota massa centrífuga i fregaments mecànics. Aïllant la deformació real sobre un cos buit que amb prou feines testifica 0.0017 kg·m² d'inèrcia i externalitzant la digitalització PCM via camp inductiu aeri, preveus la dilatació tèrmica de coixinets de suport, deixant fluir la lectura analítica sense latència i amb una insuperable resolució bruta.
Propietats
| Magnitud Nominal de Par Torsional | 500 N·m (Rang d'enginyeria base min. 100 Nm) |
| Límit Rotacional Continuat | 21.000 RPM (Dinamometria de ràpida captació) |
| Precisió Metrològica Calibrada | Resolució global certificada del 0.05% o 0.02% |
| Arquitectura de Muntatge (Acoblament) | Brida ISO de fixació estricta a l'estàndard PCD 84.0 mm |
| Disseny d'Ancoratge d'Estator | Split Ring Stator (Estator d'inserció d'anell partit) |
| Massa Inercial Reactiva | Ultra baixa concentració (0.0017 kg·m² d'arrossegament) |
| Principis de Telemetria Aplicada | Modulació passiva de microdades PCM inductives |
| Pes Dinàmic Estructural | 1.30 kg massa activa rotor / 0.90 kg carcassa estator |
| Classe d'aïllament | NEMA Grau IP54 (Rang operacional de 0 °C a +80 °C) |
| Condicionament Mòduls Integrats | Freqüències RS422 pura (60 kHz), matriu Analògica, BUS CAN2B |
