Sonda de conductividad toroidal C8825.4 | RS485 Modbus RTU y 4-20 mA
- Fabricant: B&C Electronics
- Categoria: Qualitat de l'aigua, SENSORS, Sensors de Conductivitat

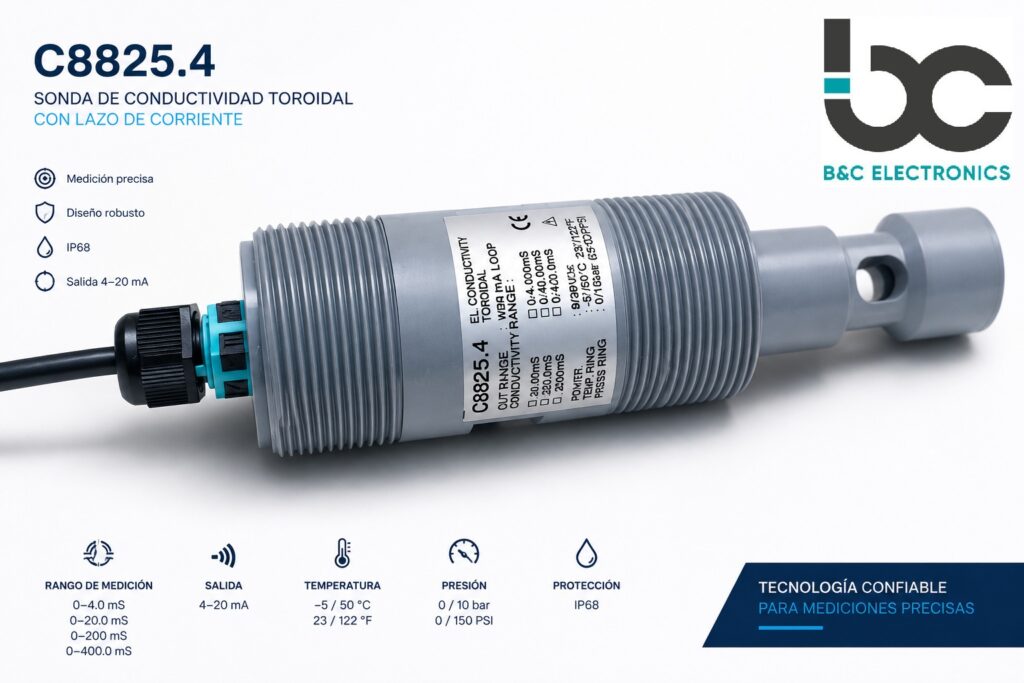

La sonda de conductividad toroidal C8825.4 de B&C Electronics está diseñada para la medición continua de conductividad eléctrica i TDS en procesos industriales, especialmente en aplicaciones donde los sensores convencionales de electrodos pueden verse afectados por incrustaciones, suciedad, polarización o acumulación de sólidos.
Su principio de medida inductivo toroidal permite realizar la medición sin electrodos metálicos en contacto directo con el fluido, ofreciendo una solución robusta para aguas industriales, salmueras, agua de mar, procesos químicos, circuitos CIP, EDAR, ETAP y aplicaciones con líquidos de alta conductividad o elevada carga de sólidos.
La C8825.4 dispone de salida analógica 4-20 mA y comunicación digital RS485, permitiendo su integración en PLC, sistemas SCADA, registradores de datos, tarjetas de adquisición y controladores industriales. En modo digital, la sonda transmite simultáneamente los valores de conductividad, TDS y temperatura.
Rangos de medida y TDS
La sonda permite seleccionar diferentes escalas de conductividad, desde 0…4,000 mS hasta 0…2000 mS, así como escalas TDS desde 0…2,000 ppt hasta 0…1000 ppt. El factor de conversión TDS/EC es configurable, permitiendo adaptar la medida a las características del fluido o del proceso.
Comunicación RS485 Modbus RTU
La C8825.4 incorpora comunicación RS485 Modbus RTU y protocolo propietario B&C ASCII. El protocolo Modbus permite leer medidas, modificar parámetros y ejecutar operaciones de calibración mediante las funciones 03, 06 i 16. La dirección Modbus es configurable de 1 a 243 y la velocidad de comunicación puede ajustarse a 2400, 4800, 9600 o 19200 baudios.
Calibración y compensación de temperatura
La sonda integra un sensor de temperatura Pt100 para realizar la compensación automática de la conductividad. La temperatura de referencia puede configurarse a 20 °C o 25 °C, y el coeficiente de temperatura es ajustable entre 0,00 y 3,50 %/°C.
La calibración puede realizarse mediante comunicación digital, incluyendo calibración de cero, calibración de sensibilidad con solución patrón y restablecimiento de los valores de fábrica. Durante la calibración de sensibilidad puede utilizarse el coeficiente de temperatura de una solución patrón KCl.
Filtro digital RT90
El equipo incorpora un filtro digital con dos tiempos de respuesta RT90 configurables, uno para variaciones pequeñas y otro para variaciones grandes de la señal. Esto permite obtener una lectura estable en condiciones normales de proceso y, al mismo tiempo, mantener una respuesta rápida ante cambios significativos de conductividad.
Instalación industrial
El modelo C8825.4 cuenta con cuerpo en PVCC, grado de protección IP68, cable de 10 metros y conexión a proceso mediante rosca macho 1½» NPT. Puede instalarse por inmersión o en tubería, manteniendo siempre una separación adecuada respecto a paredes metálicas o superficies conductoras para evitar errores de medida.
Para instalaciones por inmersión, puede utilizarse el adaptador SZ7531 y tubos de extensión adecuados para proteger el cable y facilitar el montaje en depósitos, canales o conducciones abiertas.
Descargar manual de usuario de la sonda de conductividad toroidal C8825.4
Propietats
| Características técnicas C8825.4 | |
| Principi de mesura | Conductividad toroidal inductiva sin electrodos |
| Conductivitat | 0…4,000 / 0…40,00 / 0…400,0 mS 0…20,00 / 0…200,0 / 0…2000 mS |
| TDS (sólidos disueltos totales) | 0…2,000 / 0…20,00 / 0…200,0 ppt 0…10,00 / 0…100,0 / 0…1000 ppt |
| Factor TDS / Conductividad | 0,450 … 1,000 (configurable) |
| Sortida analògica | 4-20 mA aislada galvánicamente |
| Comunicación digital | RS485 aislada |
| Protocolos | B&C ASCII y Modbus RTU (funciones 03, 06 y 16) |
| Dirección Modbus | 1 … 243 |
| Velocidad de comunicación | 2400 / 4800 / 9600 / 19200 bps |
| Número máximo de sondas en red | 32 |
| Alimentació | 9 … 36 Vdc |
| Carga máxima salida 4-20 mA | 600 Ω a 24 Vdc |
| Temperatura del líquido | -5 … +50 °C |
| Temperatura de referencia | 20 °C o 25 °C |
| Coeficiente de temperatura | 0,00 … 3,50 %/°C |
| Compensació de temperatura | Automática mediante Pt100 integrada |
| Filtro digital RT90 | Dos tiempos configurables: variaciones pequeñas y grandes (2 … 220 s) |
| Calibratge | Cero en aire y sensibilidad mediante solución patrón KCl |
| Material del cos | PVC-C |
| Connexió a procés | Rosca macho 1½» NPT |
| Grau de protecció | IP68 |
| Dimensions | Longitud 165 mm · Diámetro 60 mm |
| Pes | Cuerpo: 520 g · Cable: 640 g |
| Cable | 10 m estándar, ampliable hasta 100 m, cubierta PVC |
| Normativa EMC | EN 61326-2-3:2013 · EN 55011:2009 |
| Aplicacions | Aguas industriales, EDAR, ETAP, agua de mar, salmueras, industria química, procesos CIP y líquidos con alta conductividad |
